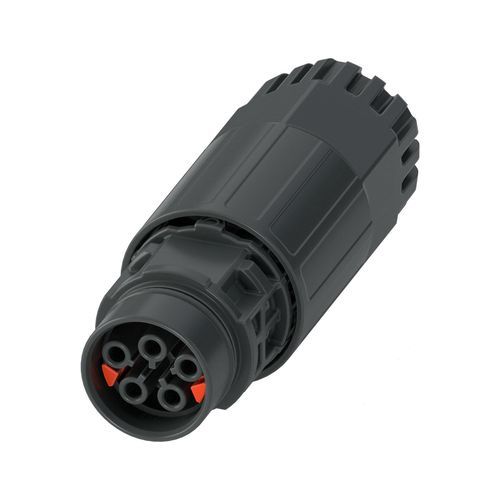

Connettore di alimentazione elettrica PRC 20/5-C1-FC-FC2,5 SET50

per rete di alimentazionecavo a cavorotondo

Descrizione del prodotto
Connettore prolunga, Gamma articoli: PRC 20, colore: nero, numero di posizioni: 5, tensione nominale: 400 V CA, corrente nominale: 20 A, Metodo di collegamento: Connessione a crimpare, Opzione di rilascio: 1. con attrezzo o 2. a mano

Dati tecnici — Note
Informazioni ordine: Opzione di rilascio: 1. con attrezzo o 2. a mano
Nota sull'applicazione: Per le istruzioni di montaggio consultare il documento di spedizione

Proprietà del prodotto
Tipo di prodotto: Connettore di installazione
Famiglia prodotto: PRC 20
Numero di posizioni: 5
Profilo di collegamento: 4+PE
Codifica: 5-C1
Caratteristiche di isolamento: Classe di protezione: II

Proprietà elettriche
Tensione nominale: 400 V CA (III/2.00) conformemente a IEC 61535/2 PfG 1915
600 V CA / CC (III/2.00) conformemente a UL 2238 / UL 2237
500 V CC (III/2.00) conformemente a IEC 61535
Corrente nominale: 20 A (con sezione conduttore 2,5 mm² conformemente a IEC 61984)

Dimensioni
Larghezza: 28,5 mm
Altezza: 28,5 mm
Lunghezza: 80,4 mm

Specifiche dei materiali
Colore (Involucro): nero (RAL 9005)
Materiale guarnizione: EPDM (Guarnizione cavo)
Materiale involucro: PPE
Materiale supporto contatti: PPE
Materiale pressacavo: PC
Materiale contatto: CuZn (Materiale contatti, Pb < 0.1)

Dati commerciali
Numero articolo: 1468453
Unità di imballo: 50 pc
Quantità minima d'ordine: 50 pc
Product key: ABLHBB
GTIN: 4063151866334
Peso per pezzo (con imballo): 31,6 g
Peso per pezzo (senza imballo): 31,021 g
Paese d'origine: PL

Download e omologazioni (sintesi)
Per questo articolo sono disponibili diversi certificati, dichiarazioni di conformità e documenti di omologazione (es. omologazione VDE, elenchi UL, dichiarazioni di conformità). Forniti modelli CAD / 3D semplificati e disegni della famiglia di prodotti.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Connettore di installazione
• Famiglia prodotto / Serie: PRC 20
• Modello / Codifica: 5-C1
• Numero di posizioni: 5
• Profilo di collegamento: 4+PE
• Tensione nominale: 400 V CA; 600 V CA/CC (UL); 500 V CC (IEC)
• Corrente nominale: 20 A (con conduttore 2,5 mm²)
• Metodo di collegamento: Connessione a crimpare
• Opzione di rilascio: con attrezzo o a mano
• Classe di protezione: II
• Larghezza × Altezza × Lunghezza: 28,5 mm × 28,5 mm × 80,4 mm
• Colore involucro: nero (RAL 9005)
• Materiale — Involucro / Supporto contatti: PPE
• Materiale — Guarnizione: EPDM
• Materiale — Pressacavo: PC
• Materiale — Contatto: CuZn (Pb < 0.1)
• Unità di imballo / Qtà min. ordine: 50 pc
• GTIN (EAN): 4063151866334
• Peso lordo per pezzo: 31,6 g; Peso netto per pezzo: 31,021 g
• Paese d'origine: PL
