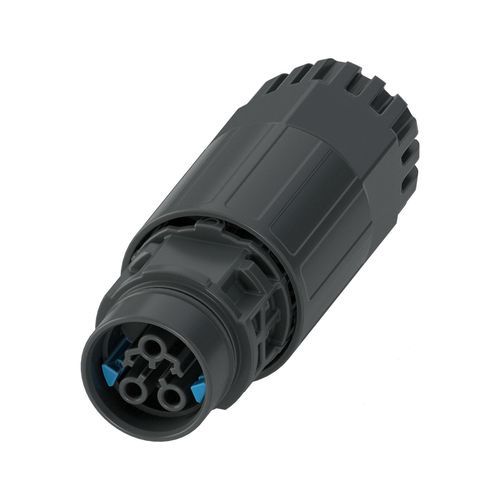

Connettore di alimentazione elettrica PRC 20/3-C1-FC-FC2,5 SET50

cavo a cavocircolarecrimpabile

Panoramica del prodotto
Connettore accoppiatore per applicazioni di installazione. Famiglia prodotto: PRC 20. Colore: nero (RAL 9005). Numero di poli: 3 (2+PE). Sezione conduttore: 0,5–2,5 mm². Tensione nominale: 400 V AC (IEC); valori alternativi: 600 V AC/DC (UL), 500 V DC (IEC). Corrente nominale: 20 A. Metodo di connessione: crimp (saldabile a crimpare). Opzioni di rilascio: 1. con attrezzo o 2. a mano.

Dati tecnici (panoramica)

• Tipo di prodotto: Connettore di installazione
• Famiglia: PRC 20
• Numero di poli: 3
• Profilo di connessione: 2+PE
• Codifica: 3-C1
• Classe di protezione: II

Proprietà elettriche
Tensione nominale: 400 V AC (III/2.00) secondo IEC 61535/2 PfG 1915; 600 V AC/DC (III/2.00) secondo UL 2238 / UL 2237; 500 V DC (III/2.00) secondo IEC 61535. Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61535).

Dimensioni
Larghezza: 28,5 mm
Altezza: 28,5 mm
Lunghezza: 80,4 mm

Specifiche materiali
Colore (involucro): nero (RAL 9005)
Materiale guarnizione (passacavo): EPDM
Materiale involucro: PPE
Materiale portacontatti: PPE
Materiale pressacavo: PC
Materiale contatto: CuZn (materiale contatti, Pb < 0,1)

Cavo / linea
Conduttore rigido, sezione: 0,5–2,5 mm². AWG compatibili: 20–14 (secondo elenchi UL).

Dati commerciali

• Numero articolo: 1468419
• Unità di imballo: 50 pc
• Quantità minima d'ordine: 50 pc
• Codice prodotto: ABLHBB
• GTIN / EAN: 4063151865474
• Peso per pezzo (con imballo): 30,901 g
• Peso per pezzo (senza imballo): 30,901 g
• Paese di origine: PL

Omologazioni (estratto)
Omologazione VDE (ID: 334664-TL3-1) - Tensione nominale U_N: 500 V; Corrente nominale I_N: 20 A; sezione: 0,5–2,5 mm².
UL Listed (ID: E221474-20240312) - Tensione nominale: 600 V; Corrente nominale: 20 A; AWG: 20–14.
cUL Listed (ID: E221474-20240312) - Tensione nominale: 600 V; Corrente nominale: 20 A; AWG: 20–14.

Informazioni d'ordine / Note
Opzioni di rilascio: 1. con attrezzo o 2. a mano. Per istruzioni di montaggio, fare riferimento al documento di consegna e alle risorse scaricabili.

Download (disponibili sulla pagina prodotto)
Documenti e disegni prodotto (omologazioni, dichiarazioni, modelli 3D, disegni tecnici, testi per gare, bolla di consegna) disponibili nella sezione download della pagina prodotto.

Vantaggi / informazioni aggiuntive

• Design compatto che consente la trasmissione di corrente fino a 20 A in un ingombro ridotto
• Tecnologia di bloccaggio Duo-Unlock per flessibilità in installazione e manutenzione
• Alti livelli di protezione e buona resistenza agli urti per ambienti gravosi
• Uso semplice grazie alla tecnologia di crimpatrice consolidata
• Avviamento rapido e ridotto rischio di errore grazie a codifica meccanica e colore

Specifiche tecniche

• Famiglia / serie: PRC 20
• Denominazione: PRC 20/3-C1-FC-FC2,5 SET50
• Tipo di prodotto: Connettore di installazione
• Numero di poli: 3
• Profilo di connessione: 2+PE
• Codifica: 3-C1
• Metodo di connessione: Crimp
• Sblocco: attrezzo o a mano
• Tensione nominale (IEC): 400 V AC; (UL) 600 V AC/DC; (IEC DC) 500 V DC
• Corrente nominale: 20 A (con 2,5 mm²)
• Sezione cavo: 0,5–2,5 mm²
• Dimensioni (L x A x P): 28,5 mm x 28,5 mm x 80,4 mm
• Colore involucro: nero (RAL 9005)
• Materiale involucro: PPE; Materiale contatto: CuZn (Pb < 0,1)
• Unità di imballo / MOQ: 50 pc
• Numero articolo: 1468419; GTIN/EAN: 4063151865474; Codice prodotto: ABLHBB
• Paese d'origine: PL; Peso per pezzo: 30,901 g
