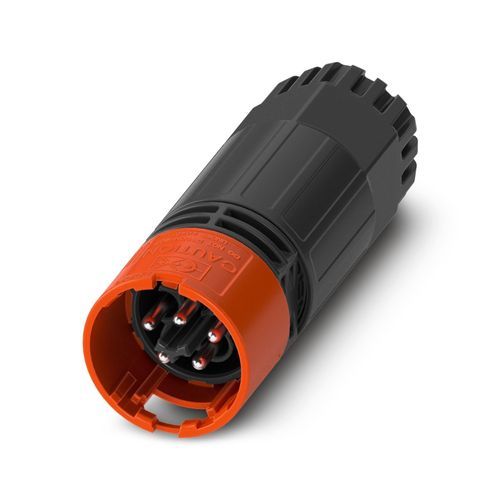

Connettore di alimentazione elettrica PRC 20/5-C1-FC-MC2,5 SET50

per rete di alimentazionecavo a cavorotondo

Descrizione breve
Connettore da installazione PRC 20/5-C1-FC-MC2,5 SET50, 5 posizioni (4+PE), collegamento a crimpare, corrente nominale 20 A, involucro nero (RAL 9005), blocco rosso (RAL 3001).

Order information / Notes
Opzione di rilascio: con utensile o a mano. Per note di montaggio e istruzioni, fare riferimento alla bolla di consegna e alla documentazione prodotto.

Proprietà del prodotto

• Tipo di prodotto: Connettore da installazione
• Famiglia di prodotti: PRC 20
• Numero di posizioni: 5 (4+PE)
• Coding: 5-C1
• Classe di protezione: II

Proprietà elettriche

• Tensione nominale: 400 V AC (III/2.00) secondo IEC 61535/2 PfG 1915; fino a 600 V AC/DC (secondo UL 2238 / UL 2237); 500 V DC (IEC 61535)
• Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61984)
• Metodo di collegamento: Crimp

Dimensioni

• Larghezza: 28,5 mm
• Altezza: 28,5 mm
• Lunghezza: 80,4 mm

Specifiche dei materiali

• Involucro: PPE, colore nero (RAL 9005)
• Meccanismo di bloccaggio: rosso (RAL 3001)
• Guarnizione (tenuta cavo): EPDM
• Pressa-cavo: PC
• Materiale dei contatti: CuZn (Pb < 0.1)

Dati commerciali

• Numero articolo: 1468451
• Unità di imballo / Ordine minimo: 50 pz
• Product key: ABLHBB
• GTIN: 4063151866716
• Peso per pezzo (incl. imballo): 32,479 g
• Paese di origine: PL

Omologazioni (sintesi)

• VDE: ID 334664-TL3-1 — 500 V / 20 A (sezione conduttore 0,5 - 2,5 mm²)
• UL Listed: ID E221474-20240312 — 600 V / 20 A (AWG 20 - 14)
• cUL Listed: ID E221474-20240312 — 600 V / 20 A

Accessori obbligatori (esempi)

• Guarnizioni di inserimento: PRC 20 SEAL 10-14 SET 25; PRC 20 SEAL 8-10 SET 25; PRC 20 SEAL 6-8 SET 25
• Contatto crimpatore: PRC 20-CCM 0,5-2,5

Specifiche tecniche

• Serie: PRC 20
• Denominazione: PRC 20/5-C1-FC-MC2,5 SET50
• Funzione: Connettore da installazione
• Numero di posizioni: 5 (4+PE)
• Tensione nominale: fino a 600 V AC/DC (a seconda dell'omologazione/standard)
• Corrente nominale: 20 A (per conduttore 2,5 mm²)
• Metodo di collegamento: Crimp
• Materiali: involucro PPE; contatti CuZn (Pb < 0.1); pressa-cavo PC; guarnizione EPDM
• Dimensioni (L×A×P): 28,5 mm × 28,5 mm × 80,4 mm
• Unità di imballo / MOQ: 50 pz
• GTIN/EAN: 4063151866716
