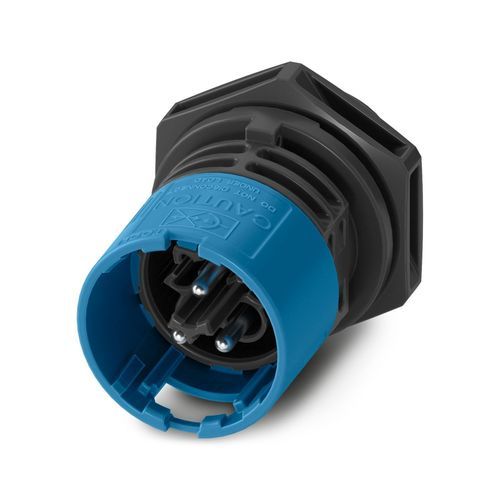

Connettore di alimentazione elettrica PRC 20/3-C1-FT25-MC2,5 SET50

per rete di alimentazionecavo a cavocircolare

Descrizione del prodotto
Connettore dispositivo per montaggio frontale PRC 20/3-C1-FT25-MC2,5 SET50. Scocca nera, 3 poli (2+PE), progettato per collegamento a crimpare. Sezione conduttore: 0,5–2,5 mm². Tensione nominale fino a 600 V AC/DC a seconda della norma; corrente nominale 20 A. Sblocco azionabile con utensile o a mano.

Proprietà del prodotto

• Tipo di prodotto: Passaggio pannello (montaggio frontale)
• Famiglia prodotto: PRC 20
• Numero di posizioni: 3 (2+PE)
• Codifica: 3-C1
• Classe di isolamento: II

Dimensioni

• Disegno dimensionale disponibile
• Larghezza: 34 mm
• Altezza: 38,4 mm
• Lunghezza: 52 mm

Proprietà elettriche

• Tensione nominale: 400 V (III/2,00) secondo IEC 61984
• 400 V CA (III/2,00) secondo IEC 61535
• 600 V CA / CC (III/2,00) secondo UL 2238 / UL 2237
• 500 V CC (III/2,00) secondo IEC 61535
• Corrente nominale: 20 A (con sezione conduttore 2,5 mm² secondo IEC 61535)

Specifiche dei materiali

• Colore scocca: nero (RAL 9005)
• Materiale scocca: PPE
• Materiale supporto contatti: PPE
• Materiale pressacavo: PC
• Materiale contatti: CuZn (contatti, Pb < 0,1)

Cavo / conduttore

• Sezione conduttore: 0,5 mm² – 2,5 mm²

Condizioni ambientali e operative

• Grado di protezione: IP66
• IP68 (2 m / 2 h)
• IP69

Note

• Opzioni di sblocco: 1. con utensile o 2. a mano
• Per le istruzioni di montaggio fare riferimento alla bolla di accompagnamento

Dati commerciali

• Numero articolo: 1468373
• Unità di imballo: 50 pz
• Quantità minima d'ordine: 50 pz
• Product key: ABLHAC
• GTIN (EAN): 4063151866129
• Peso per pezzo (compreso imballo): 18,75 g
• Peso per pezzo (escluso imballo): 16,575 g
• Paese di origine: PL

Specifiche tecniche

• Famiglia / modello: PRC 20
• Denominazione: PRC 20/3-C1-FT25-MC2,5 SET50 (connettore dispositivo montaggio frontale)
• Posizioni: 3 (2+PE)
• Metodo di collegamento: Crimp
• Sezione conduttore: 0,5–2,5 mm²
• Tensione nominale: fino a 600 V AC / DC (vedi norme sopra)
• Corrente nominale: 20 A
• Dimensioni (L×A×P): 34 mm × 38,4 mm × 52 mm
• Gradi di protezione: IP66 / IP68 (2 m / 2 h) / IP69
• Materiali: Scocca PPE; Supporto contatti PPE; Pressacavo PC; Contatti CuZn (Pb < 0,1)
• Unità di imballo / MOQ: 50 pz
• GTIN / EAN: 4063151866129
