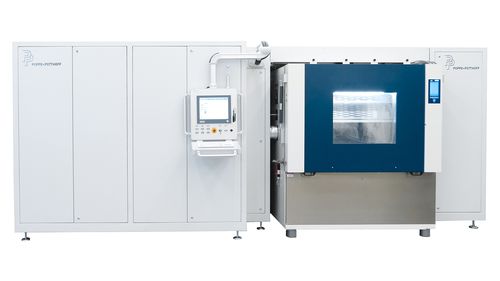

Banco di prova di durata di vita in condizioni di pressione ciclica M07 E-Mobility

di pressione ad impulsidi portatadi espansione volumetrica

Come mezzo di prova viene utilizzata una miscela di acqua e glicole o glicole puro (ad esempio Glysantin G40, G44, G48). Il circuito di raffreddamento viene testato nell’intervallo di temperatura da -40 a +20 gradi Celsius e il circuito di riscaldamento da +20 a +140 gradi Celsius. Con l’ausilio della pressione, un circuito chiuso del mezzo di prova appositamente progettato previene la formazione di vapori contenenti alcol (pericolo di esplosione). Facoltativamente, la simulazione ambientale può anche essere creata utilizzando una cabina climatica. La portata volumetrica del mezzo di prova può variare da 3 a 30 l/min a una pressione da 0,2 a 10 bar (max 12 bar). Le variazioni di carico sono liberamente programmabili con un aumento sinusoidale o trapezoidale nell’ambito di una frequenza di prova da 0,2 a 1 Hz. Il sistema di collaudo può essere utilizzato per testare sistemi completi e singoli moduli realizzati con varie plastiche, metalli e sigillanti. Con l’ausilio di una simulazione realistica, i punti deboli del materiale composito vengono esplorati con precisione, ad esempio nell’area di realizzazione di una saldatura, e possono essere ottimizzati nelle prime fasi del processo di sviluppo. Dati relativi alle prestazioni: Fluido di prova: miscela di acqua e glicole / glicole puro Collaudo della temperatura dei fluidi del circuito di raffreddamento: da +20°C a -40°C Potenza di raffreddamento di 5 kW (fino a -30°C) Potenza di raffreddamento di 2 kW (fino a -40°C) Collaudo della temperatura dei fluidi del circuito di riscaldamento: da +20°C a +140°C Potenza di riscaldamento: 12 kW
