Test dei componenti in una camera climatica:
ad esempio, componenti aerospaziali

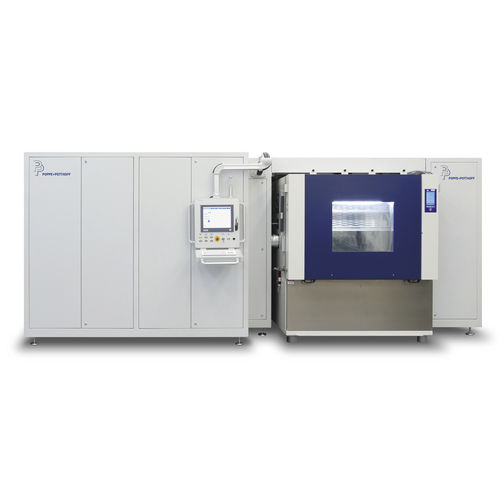

Il banco di prova a impulsi PPM 432 offre un sistema potente per testare componenti di raffreddamento, componenti idraulici, sistemi di fluidi e vari altri recipienti in pressione per l'industria aerospaziale.
Ad esempio, le unità elettroniche come le centraline a bordo producono calore che deve essere dissipato per garantire il funzionamento affidabile dei sistemi durante il volo. Il banco di prova per le pulsazioni di pressione simula una variazione di pressione controllata a vari intervalli di pressione e condizioni di temperatura. Il sistema è composto da due moduli. L'unità di alimentazione ospita gli intensificatori di pressione, le unità di raffreddamento e riscaldamento e il sistema di controllo. I test veri e propri si svolgono in una camera climatica in cui i DUT vengono testati a una temperatura media compresa tra -40°F (-40°C) e +320°F (+160°C) e a condizioni ambientali variabili da -58°F (-50°C) a +320°F (+160°C). Gli intensificatori di pressione possono essere progettati in base alle esigenze dei clienti e alle idiosincrasie dei componenti. Una configurazione comune prevede un intensificatore di pressione fino a 70 bar (1000 psi), due fino a 275 bar (4000 psi) e uno fino a 414 bar (6000 psi), mentre come mezzo di prova viene utilizzato l'olio Aerospace.
Dati sulle prestazioni
Prova di pressione a impulsi
test di mantenimento della pressione
Pressione dinamica di prova pmin. da 0 psi (0 bar) a pmax. 1000 psi (70 bar)
2 x 4000psi (275bar)
1 x 6000psi (414 bar)
forma d'onda sinusoidale | trapezio | statica
Curva speciale: quadra con picco (norma Airbus)
Frequenza 0,2Hz-5Hz
Passi di carico 1-100 al minuto
Temperatura del fluido da min. -40°F (-40°C) a max. +320°F (+160°C)
Temperatura ambiente da min. -58°F (-50°C) a max. +320°F (+160°C)
Fluido di prova olio aerospaziale
Portata per oggetto di prova, ad es. 0-4 l al minuto
---
