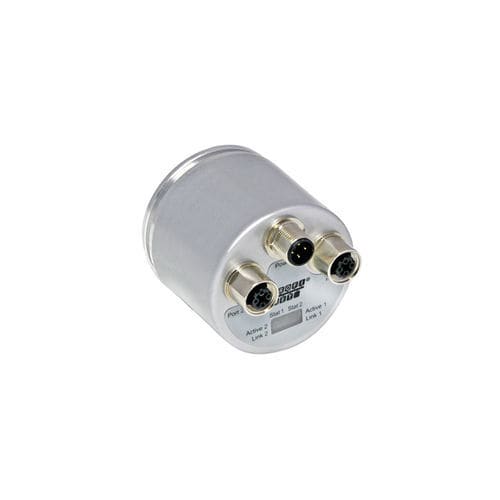

Encoder rotativo incrementale IXARC
magneticomeccanico12 bits

Aggiungi ai preferiti

Confronta con altri prodotti

Maggiori informazioni sul sito di POSITAL FRABA

Caratteristiche

Tipo

incrementale

Tecnologia

magnetico, meccanico

Risoluzione encoder assoluti

12 bits, 10 bits, 8 bit

N. giri encoder assoluti

12 bits, 10 bits, 8 bit

Costruzione

ad albero pieno, con flangia

Segnale di uscita

SSI

Tensione di alimentazione

24 VDC, 15 V DC, 12 VDC

Materiale

in acciaio inossidabile, in acciaio

Livello di protezione

ultrarobusto, IP69K, IP68

Dimensioni della flangia

58 mm
(2 in)

Diametro dell'asse

6 mm
(0,24 in)

Lunghezza

56,7 mm
(2,232 in)

Temperatura di processo

Min.: -40 °C
(-40 °F)

Max.: 85 °C
(185 °F)

Descrizione

L'immagine è solo a scopo illustrativo. Si rimanda al disegno tecnico dettagliato a fine pagina. Interfaccia - Interfaccia - PROFINET Profilo - Profidrive Profile 4.x, Encoder Profile 4.x Diagnostica - Memoria Caratteristiche - Caricatore all'avvio, Assi rotanti, LED lampeggianti Velocità di Trasmissione - 10 / 100 Mbit Interfaccia Tempo Ciclo - ≥ 1 ms Funzioni di Programmazione - Risoluzione, base dei tempi e filtro per la velocità, preset, direzione di conteggio, IP-Address Uscite - Driver di Uscita - Ethernet Dati elettrici - Tensione di Alimentazione - 10 – 30 VDC Potenza Assorbita - ≤ 2,5 W Tempo di Accensione - 720 h resistenza alla nebbia salina) + Pittura liquido Materiale di Flangia - Alluminio Tipo Albero - Albero pieno, lunghezza = 10 mm Materiale Albero - Acciaio inossidabile V2A (1,4305; 303) Albero Carico Massimo - assiale 40 N, radiale 110 N Durata Minima Meccanica (10^8 giri con Fa/Fr) - 400 (20 N / 40 N) Inerzia del Rotore - ≤ 30 gcm² [≤ 0.17 oz-in²]
