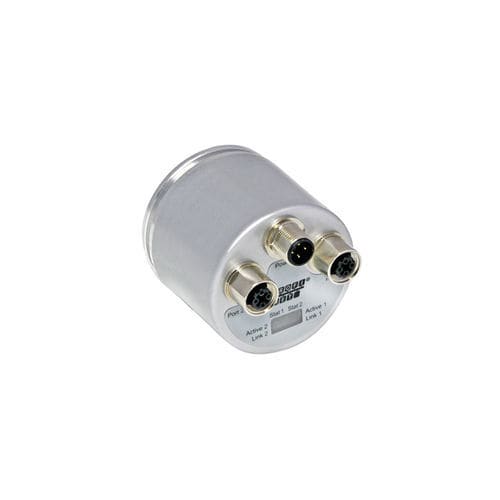

L'immagine è solo a scopo illustrativo. Si rimanda al disegno tecnico dettagliato a fine pagina.
Interfaccia -
Interfaccia - PROFINET
Profilo - Profidrive Profile 4.x, Encoder Profile 4.x
Diagnostica - Memoria
Caratteristiche - Caricatore all'avvio, Assi rotanti, LED lampeggianti
Velocità di Trasmissione - 10 / 100 Mbit
Interfaccia Tempo Ciclo - ≥ 1 ms
Funzioni di Programmazione - Risoluzione, base dei tempi e filtro per la velocità, preset, direzione di conteggio, IP-Address
Uscite -
Driver di Uscita - Ethernet
Dati elettrici -
Tensione di Alimentazione - 10 – 30 VDC
Potenza Assorbita - ≤ 2,5 W
Tempo di Accensione - 720 h resistenza alla nebbia salina) + Pittura liquido
Flangia - Square, □ 2.5" (5)
Materiale di Flangia - Alluminio
Tipo Albero - Solid, Single Flat, Length = 22.4 mm
Materiale Albero - Acciaio inossidabile V2A (1,4305; 303)
