Sensore per emissione acustica di ispezione di struttura metallica GH150/2

per manutenzione predittivaper supervisione di processoper canalizzazioni

Panoramica del prodotto

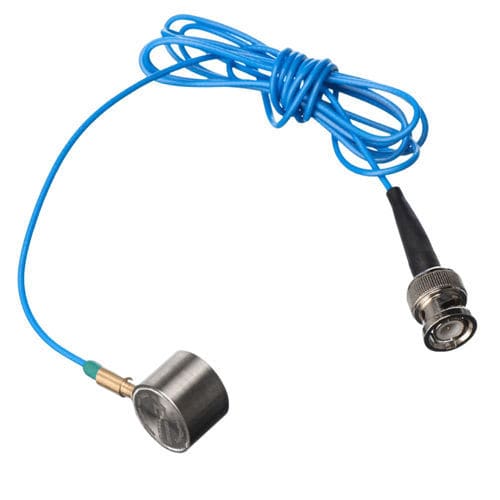

Il GH150/2 è un sensore di emissione acustica (AE) a banda stretta per alte temperature, con frequenza di risonanza a 150 kHz e banda utile da 60 kHz a 400 kHz. Progettato per monitoraggio dell'integrità strutturale e prove NDT in ambienti industriali fino a 170°C. Il sensore è dotato di scocca in acciaio inox SUS-304, faccia di rilevamento in ceramica e cavo integrato resistente alle alte temperatura da 1,5 m con connettore BNC.

Caratteristiche

• Frequenza di risonanza: 150 kHz
• Gamma di frequenza: 60 kHz – 400 kHz
• Sensibilità (picco): >73 dB (Ref V/(m/s))
• Temperatura di esercizio: -20 a 170°C
• Protezione: IP68
• Faccia: ceramica
• Scocca: SUS-304
• Cavo integrato resistente alle alte temperature: 1,5 m con BNC (laterale)
• Dimensioni: 19×15 mm (DxH); peso: ≈45 g

Quando usare GH150/2

• Monitoraggio AE di pipeline, recipienti a pressione e serbatoi in impianti
• Monitoraggio strutturale a lungo termine in aree a temperatura moderatamente elevata
• Monitoraggio strutturale offshore fino a 170°C
• Ispezione di componenti metallici ad alta temperatura che richiedono rilevamento a 150 kHz
• Applicazioni che necessitano di un sensore compatto con cavo integrato resistente alle alte temperature

Limitazioni
Il GH150/2 non è raccomandato per esposizione continua oltre 170°C. Per temperature maggiori scegliere un sensore AE per alte temperature o una soluzione con guida d'onda. In ambienti con forti vibrazioni a bassa frequenza, rumore elevato di flusso o lunghe distanze di propagazione, considerare attenuazione, rumore di fondo e accoppiamento materiale-struttura nella selezione del sensore.

Note di installazione

• Pulire e preparare la superficie di montaggio prima dell'installazione
• Usare un couplant adatto alle temperature reali della superficie
• Garantire contatto stabile e pressione di fissaggio appropriata sulla faccia del sensore
• Evita tensioni del cavo, piegature accentuate e impatti meccanici diretti sul cavo integrato
• Verificare la risposta del canale e l'accoppiamento prima dei test o del monitoraggio a lungo termine

Applicazioni

• Monitoraggio pipeline
• Test di recipienti a pressione
• Ispezione serbatoi di stoccaggio
• Monitoraggio strutturale offshore
• Monitoraggio condizioni apparecchiature di impianto
• Monitoraggio integrità strutturale ad alta temperatura

Accessori compatibili

• Preamplificatori: PAS / PAV
• Hold-down: H20
• Cavo segnale: SYV-50-3 / STYV-50-2

Specifiche tecniche (tabella)
Freq. di risonanza Ref V/(m/s) : 150 kHz
Gamma di frequenza : 60 kHz - 400 kHz
Sensibilità picco Ref V/(m/s) : >73 dB
Temperatura di lavoro : -20 a 170°C
Dimensioni (DxH) : 19×15 mm
Peso : 45 g
Materiale scocca : SUS-304
Materiale faccia : Ceramica
Grado di protezione : IP68
Connettore : BNC su cavo integrato
Posizione connettore : Laterale
Lunghezza cavo : 1,5 m
Accessori : Cavo segnale SYV-50-3 / STYV-50-2; Hold-down H20; Preamplificatore PAS/PAV

Caratteristiche / Specifiche tecniche

• Frequenza di risonanza: 150 kHz
• Gamma di frequenza: 60 kHz – 400 kHz
• Sensibilità (picco): >73 dB (Ref V/(m/s))
• Temperatura operativa: -20 a 170°C
• Dimensioni: 19×15 mm (DxH)
• Peso: ≈45 g
• Scocca: SUS-304
• Faccia: Ceramica
• Protezione: IP68
• Connettore: BNC (cavo integrato, laterale)
• Lunghezza cavo: 1,5 m
• Accessori compatibili: SYV-50-3 / STYV-50-2; H20; PAS/PAV
