Sensore per emissione acustica di supervisione GI80

universaledi misurapiezoelettrico

Descrizione del prodotto

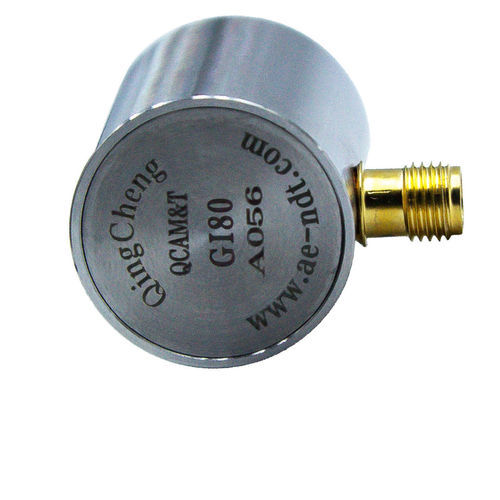

Il GI80 è un sensore piezoelettrico passivo per emissione acustica (AE) con preamplificatore integrato 40 dB, 28 V. Offre una banda a bassa frequenza di 20 kHz–180 kHz per la rilevazione di segnali AE a bassa frequenza provenienti da grandi strutture. Il sensore è dotato di custodia in acciaio inossidabile (SUS-304), faccia sensibile in ceramica e connettore SMA laterale. Dimensioni compatte e peso ridotto semplificano l'installazione su strutture.

Applicazioni
Adatto per il monitoraggio strutturale di grandi elementi come componenti in calcestruzzo, strutture in acciaio e formazioni geologiche. Utilizzabile anche per il monitoraggio di perdite e corrosione di serbatoi e valvole, ispezione di tubazioni e rilevamento di scariche parziali in apparecchiature elettriche.

Caratteristiche

• Preamplificatore integrato (40 dB, 28 V)
• Custodia in acciaio inossidabile (SUS-304)
• Faccia sensibile in ceramica
• Connettore SMA (laterale)
• Grado di protezione IP62

Specifiche tecniche

• Frequenza di risonanza: 80 kHz
• Intervallo di frequenza: 20 kHz–180 kHz
• Sensibilità picco: >70 dB (rif. V/(m/s))
• Preamplificatore integrato: 40 dB, 28 V
• Impedenza preamplificatore: 50 Ω
• Temperatura di esercizio: -20 a 50 °C
• Dimensioni: 22×25.5 mm (D×H)
• Peso: 43 g
• Materiale corpo: SUS-304
• Materiale faccia: Ceramica
• Grado di protezione: IP62
• Connettore: SMA (laterale)

Accessori

• Modelli di cavo segnale: SYV-50-3, STYV-50-2
• Morsetto di fissaggio: tipo saddle
