Sensore per emissione acustica di ispezione di struttura metallica GH150/1

di supervisioneper canalizzazionia tubo

Panoramica

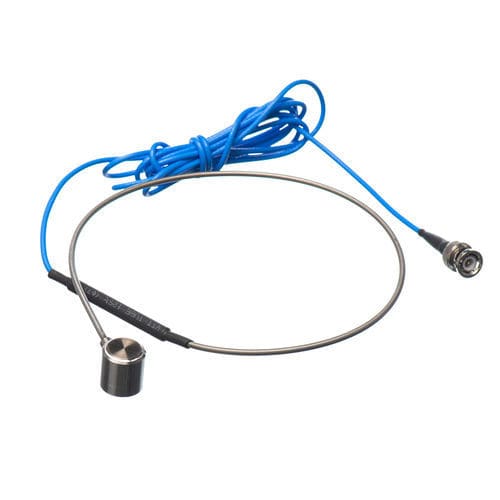

Il GH150/1 è un sensore di emissione acustica (AE) ad alta temperatura e banda stretta, progettato per installazione e collaudi su strutture metalliche esposte a temperature elevate. La scocca e la superficie di ricezione sono in acciaio Invar inox; il sensore include un tubo metallico resistente al calore di 0,5 m e un cavo integrato da 2 m con connettore BNC laterale. Classe di protezione IP68, funzionamento fino a 350 °C.

Caratteristiche

• Scocca e faccia di contatto in acciaio Invar inox per stabilità termica
• Progetto risonante a banda stretta: frequenza risonante 150 kHz, gamma utile 60–400 kHz
• Picco di sensibilità >73 dB (Ref V/(m/s)); test di sensibilità in fabbrica e curva di risposta tracciabile
• Intervallo di temperatura operativa −20 °C a 350 °C; protezione IP68
• Tubo metallico resistente al calore 0,5 m; cavo integrato 2 m con BNC laterale

Applicazioni
Monitoraggio AE e prove su caldaie, recipienti a pressione, forni, tubazioni, serbatoi e altre strutture metalliche esposte ad alte temperature (forni industriali, centrali elettriche, impianti petrolchimici).

Specifiche tecniche
Modello: GH150/1
Frequenza di risonanza: 150 kHz
Intervallo di frequenza: 60 kHz–400 kHz
Picco di sensibilità: >73 dB (Ref V/(m/s))
Temperatura di esercizio: -20 °C a 350 °C
Dimensioni (Ø×H): 19 × 19.5 mm
Peso: 105 g
Materiale scocca: Acciaio Invar inox
Materiale faccia: Acciaio Invar inox
Grado di protezione: IP68
Connettore: BNC su cavo integrato (posizione laterale)
Lunghezza tubo metallico: 0,5 m
Lunghezza cavo: 2 m
Preamplificatori compatibili: PAS / PAV
Modelli cavo segnale: SYV-50-3, STYV-50-2

Accessori

• Cavi segnale: SYV-50-3 / STYV-50-2
• Sistemi di fissaggio: magnete integrato, fascetta, morsetto personalizzato, asta di montaggio libera
• Preamplificatori consigliati: PAS / PAV
