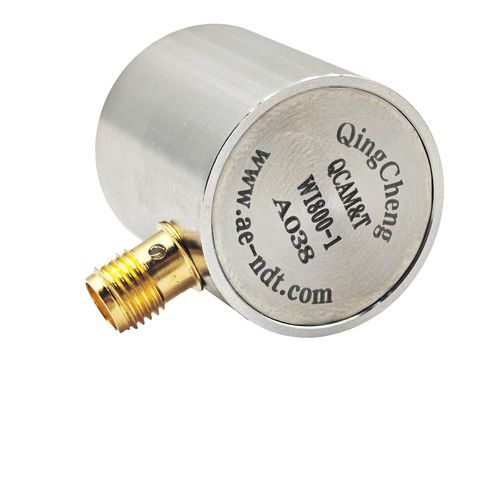

Sensore per emissione acustica di misura WI800/1

di analisi di spettrodi supervisionepiezoelettrico

Descrizione del prodotto
Il WI800/1 è un sensore di emissione acustica (AE) a banda larga con preamplificatore integrato, progettato per il monitoraggio AE, l'analisi spettrale e la ricerca. Copre la banda 50 kHz–800 kHz con frequenza di risonanza a 600 kHz, fornendo segnali completi e adatti alla maggior parte delle applicazioni AE.

Caratteristiche

• Preamplificatore integrato (26 dB, 5 V)
• Connettore SMA posizionato lateralmente
• Superficie di contatto in ceramica per isolamento elettromagnetico tra involucro e oggetto
• Involucro in SUS-304 con schermatura completa per ridurre le interferenze
• Numero di serie univoco per unità per la tracciabilità dei test di produzione
• Test di sensibilità e curve di risposta effettuati prima della consegna secondo GBT 19801-2005

Specifiche tecniche

• Modello: WI800/1
• Gamma di frequenza: 50 kHz–800 kHz
• Frequenza di risonanza: 600 kHz
• Picco di sensibilità (Ref V/(m/s)): >65 dB
• Preamplificatore integrato: 26 dB, 5 V
• Temperatura di esercizio: -20 °C a 50 °C
• Dimensioni (ØxH): 22 × 25,5 mm
• Peso: 33,63 g
• Materiale dell'involucro: SUS-304 (schermato)
• Materiale della faccia: Ceramica (isolamento elettromagnetico)
• Grado di protezione: IP62
• Connettore: SMA (laterale)

Accessori

• Cavi segnale: RG178, RG316
• Fissaggio: tipo sella

Ulteriori informazioni
Scheda tecnica sensore: /sds/WI800-1.pdf
Controllo qualità: numero di serie univoco per unità; test di sensibilità e curve di risposta secondo GBT 19801-2005
