Sensore per emissione acustica di supervisione GH150

per canalizzazioniper supervisione di processodi ispezione di struttura metallica

Panoramica

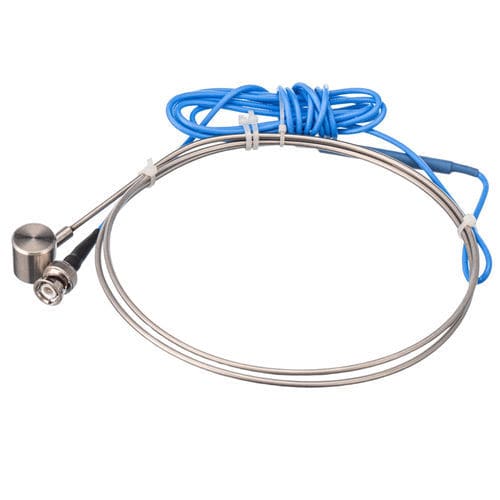

Il GH150 è un sensore compatto di emissione acustica (AE) a 150 kHz progettato per monitoraggio e prove NDT su superfici metalliche calde fino a 600°C. Integra una faccia di contatto e un involucro in acciaio Invar inox, un tubo metallico flessibile resistente alle alte temperature di 1–1,2 m per isolare il cavo e un cavo integrato da 2 m con connettore BNC.

Caratteristiche

• Frequenza di risonanza: 150 kHz
• Gamma di frequenza: 60 kHz – 400 kHz
• Tubo metallico flessibile resistente alle alte temperature 1–1,2 m
• Cavo integrato 2 m con connettore BNC
• Corpo cilindrico compatto Ø19 × 19,5 mm
• Compatibile con staffa H20; questa versione non ha base magnetica
• Grado di protezione: IP68

Quando utilizzare GH150

• Monitoraggio AE diretto su strutture metalliche calde che richiedono un sensore compatto a 150 kHz
• Ispezione e monitoraggio di recipienti a pressione ad alta temperatura
• Monitoraggio AE di pipeline in ambienti di processo caldi
• Monitoraggio di serbatoi e apparecchiature di processo a temperature elevate
• Prove strutturali ad alta temperatura e troubleshooting in campo
• Situazioni in cui è preferibile un tubo metallico esteso per mantenere la connessione del cavo lontana dal calore diretto
• Applicazioni che richiedono rilevamento AE fino a 600°C

Applicazioni

• Prove AE su recipienti a pressione
• Monitoraggio pipeline ad alta temperatura
• Monitoraggio serbatoi e apparecchiature di processo
• Ispezione apparecchiature in centrali nucleari
• Ispezione componenti metallici caldi
• Monitoraggio della salute strutturale a temperature elevate
• Test temporanei in campo e troubleshooting su strutture metalliche calde

Note di installazione

• Verificare che la temperatura reale della superficie di montaggio rientri nella gamma di lavoro del sensore
• Pulire la superficie di montaggio prima dell'installazione
• Usare un couplant ad alta temperatura idoneo alla temperatura della superficie
• Usare la staffa raccomandata H20 per mantenere una pressione di contatto stabile
• Tenere la connessione e il percorso del cavo lontano dall'esposizione diretta al calore quando possibile
• Evita piegamenti bruschi, tensione del cavo o urti meccanici vicino al sensore
• Verificare la risposta del canale prima dei test formali; effettuare verifiche regolari per monitoraggi a lungo termine

Accessori compatibili

• Preamplificatori: PAS / PAV
• Hold-down: H20
• Modelli di cavo segnale: SYV-50-3 / STYV-50-2

FAQ (selezionate)

• D1: Qual è la temperatura massima di funzionamento del GH150? R1: Il GH150 funziona da -20°C a 600°C se installato con accoppiamento, forza di montaggio e instradamento cavo adeguati.
• D2: Qual è la frequenza di risonanza del GH150? R2: La frequenza di risonanza è 150 kHz; la banda operativa è circa 60 kHz–400 kHz.
• D3: Questo sensore GH150 ha una base magnetica? R3: No. Questa versione non include base magnetica; è progettata per fissaggio con H20. È disponibile una versione con montaggio magnetico separatamente.
• D6: Il GH150 ha un preamplificatore integrato? R6: No. Il GH150 è un sensore AE passivo e richiede un preamplificatore esterno compatibile come PAS o PAV.

Specifiche tecniche

• Frequenza di risonanza: 150 kHz
• Gamma di frequenza: 60 kHz – 400 kHz
• Picco di sensibilità: >40 dB
• Temperatura di esercizio: -20°C a 600°C
• Dimensioni (Ø×H): 19 × 19,5 mm
• Peso: 125 g
• Materiale scocca: acciaio Invar inox / rame
• Materiale faccia: acciaio Invar inox / rame
• Grado di protezione: IP68
• Connettore: BNC su cavo integrato (lato)
• Lunghezza cavo: 2 m
• Lunghezza tubo metallico resistente alle alte temperature: 1–1,2 m
• Accessori: cavo segnale SYV-50-3 / STYV-50-2; hold-down H20; preamplificatori compatibili PAS / PAV
