Sensore per emissione acustica di supervisione GH150/1

per supervisione di processoper monitoraggio di macchinadi ispezione di struttura metallica

Descrizione

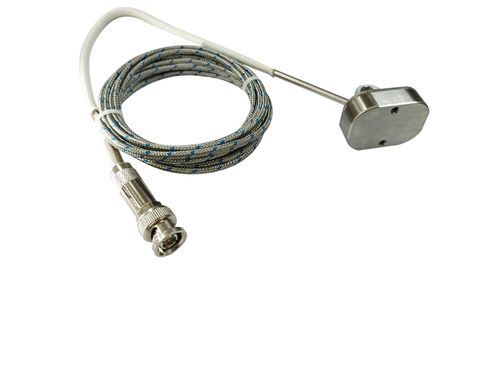

Il GH150/1 (Magnetic) è un sensore ad emissione acustica (AE) per alte temperature progettato per monitoraggio strutturale e prove non distruttive (NDT) in ambienti industriali severi fino a 350°C. Offre una frequenza di risonanza di 170 kHz, superfici di contatto in acciaio inox/Invar, protezione IP68, cavo integrato con connettore BNC e opzioni di fissaggio magnetico o a morsetto. Il sensore include un tubo metallico resistente al calore di 20 cm e un cavo di 3 m con montaggio magnetico inferiore adatto a test temporanei, ispezioni in campo e monitoraggio di strutture metalliche calde.

Caratteristiche

• Frequenza di risonanza: 170 kHz
• Gamma di frequenza: 30 kHz – 400 kHz
• Temperatura di esercizio: -45°C a 350°C
• Protezione IP68
• Connettore BNC integrato sul cavo (posizione laterale)
• Faccia di contatto in acciaio inox / Invar e materiali del corpo in acciaio inox / Invar / rame
• Tubo metallico resistente al calore da 20 cm e cavo da 3 m
• Montaggio con base magnetica (auto-magnetica) con opzioni a morsetto, fascetta o asta libera

Casi d'uso tipici

• Ispezione AE temporanea su strutture metalliche calde
• Test in campo dove si preferisce il montaggio magnetico o a morsetto
• Applicazioni di monitoraggio AE che richiedono funzionamento fino a 350°C (condotte, recipienti a pressione, apparecchiature di impianto)
• Ispezione di strutture metalliche calde e monitoraggio delle condizioni di apparecchiature di processo
• Test temporanei in campo e risoluzione guasti

Note di installazione
Una corretta installazione è importante per una rilevazione ripetibile dei segnali AE, specialmente ad alte temperature. Pratiche raccomandate:

• Pulire la superficie di montaggio prima dell'installazione
• Confermare che la temperatura reale della superficie rientri nell'intervallo di lavoro del sensore
• Utilizzare il montaggio magnetico solo quando la forza di tenuta è sufficiente per la temperatura della superficie e le condizioni di vibrazione
• Per stabilità meccanica a lungo termine, considerare morsetto personalizzato, fascetta o asta libera invece del montaggio magnetico
• Evita la trazione diretta del cavo, piegature acute o urti meccanici vicino al sensore
• Verificare la risposta del canale prima di test formali o monitoraggio a lungo termine

Accessori e compatibilità

• Modelli di cavo segnale: SYV-50-3 / STYV-50-2
• Opzioni di fissaggio: Auto-magnetico / fascetta / morsetto personalizzato / asta libera
• Pre-amplificatori compatibili: PAS, PAV

Note
Questo sensore NON è raccomandato per posizioni di montaggio continuative sopra i 350°C. Per superfici a temperatura più elevata, valutare installazione con guida d'onda o una soluzione sensore speciale per alte temperature. Per installazioni magnetiche a lungo termine a temperature molto elevate, verificare la temperatura della superficie, la forza di tenuta magnetica, le vibrazioni, l'instradamento del cavo e la direzione di montaggio prima del dispiegamento.

Specifiche tecniche

• Modello: GH150/1 (Magnetic)
• Frequenza di risonanza (Ref V/(m/s)): 170 kHz
• Gamma di frequenza: 30 kHz - 400 kHz
• Picco di sensibilità (Ref V/(m/s)): >55 dB
• Temperatura di lavoro: -45°C a 350°C
• Dimensioni (DxLxA): 30 × 40 × 10,5 mm
• Peso: 200 g
• Materiale del corpo: Acciaio Invar inox / rame
• Materiale della faccia: Acciaio Invar inox / rame
• Grado di protezione: IP68
• Connettore: BNC su cavo integrato
• Posizione connettore: Laterale
• Lunghezza cavo: 3 m
• Lunghezza tubo metallico resistente al calore: 20 cm
• Accessori: Cavo segnale SYV-50-3 / STYV-50-2; Fissaggio: Auto-magnetico / fascetta / morsetto personalizzato / asta libera; Pre-amplificatore: PAS / PAV
