Sensore per emissione acustica di supervisione W500/3

universaledi misuradi analisi di spettro

Descrizione

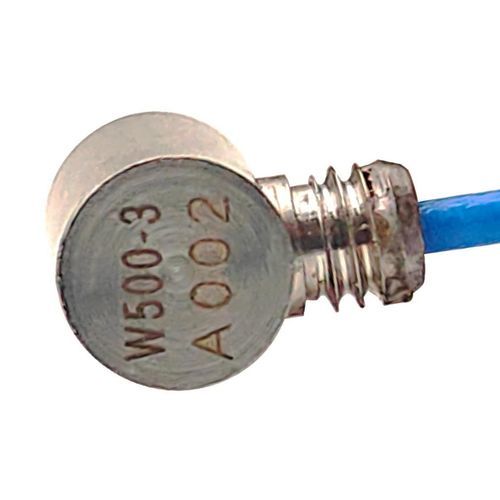

Il W500/3 è un sensore miniaturizzato per emissione acustica progettato per il monitoraggio a temperature medie e elevate. Ha una frequenza di risonanza di 260 kHz e una risposta a banda larga da 40 kHz a 600 kHz, rendendolo idoneo per il rilevamento e il monitoraggio di propagazione di crepe e danni strutturali in recipienti a pressione, serbatoi di stoccaggio, condotte, materiali compositi e strutture metalliche. Il sensore è dotato di custodia in acciaio inossidabile, faccia in ceramica e cavo integrato con connettore BNC laterale.

Applicazioni

• Monitoraggio AE di recipienti a pressione e serbatoi
• Integrità delle condotte e rilevamento di crepe/perdite
• Ispezione di materiali compositi e strutture metalliche
• Monitoraggio in sito nelle applicazioni industriali

Caratteristiche

• Frequenza di risonanza: 260 kHz
• Intervallo di frequenze: 40 kHz – 600 kHz
• Capacità di funzionamento ad alta temperatura: fino a 177 °C
• Dimensioni compatte (Φ7.8 x 14 mm) e peso ridotto
• Sensibilità di picco >55 dB
• Grado di protezione IP65

Specifiche tecniche

• Frequenza di risonanza (Ref V/(m/s)): 260 kHz
• Intervallo di frequenze: 40 kHz - 600 kHz
• Sensibilità di picco (Ref V/(m/s)): >55 dB
• Temperatura di esercizio: −60 a 177 °C
• Dimensioni (DxH): Φ7.8 x 14 mm
• Peso: 24 g
• Materiale della custodia: SUS-304 (acciaio inossidabile)
• Materiale della faccia: ceramica
• Grado di protezione: IP65
• Connettore: BNC su cavo integrato
• Posizione connettore: laterale
• Lunghezza cavo: 2 m
• Accessori: cavo segnale modello RG178-PFA; fissaggio: tipo sella; preamplificatore: PAS3 / PAV
