Sensore per emissione acustica per supervisione di processo GH150

di rilevamento di fessureper manutenzione predittivadi ispezione di struttura metallica

Descrizione

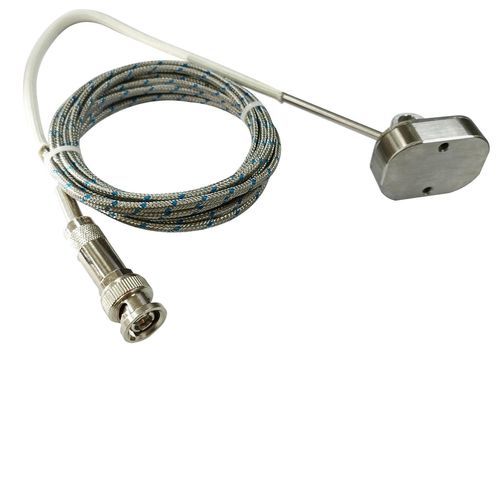

Il GH150 (Magnetic) è un sensore di emissione acustica (AE) per altissime temperature, progettato per il monitoraggio strutturale e i controlli non distruttivi su superfici metalliche calde fino a 600 °C. Presenta frequenza di risonanza di 260 kHz, superfici di contatto in acciaio Invar, protezione IP68, tubo metallico resistente al calore da 20 cm a protezione dell'ingresso cavo e cavo integrato da 3 m con connettore BNC. Sono disponibili diverse opzioni di fissaggio: base auto‑magnetica, fascetta, morsetto su misura e asta libera.

Caratteristiche

• Frequenza di risonanza 260 kHz
• Opzione base auto‑magnetica per fissaggi temporanei
• Tubo metallico da 20 cm resistente al calore per proteggere la connessione del cavo
• Cavo integrato 3 m con BNC (uscita laterale)
• Corpo rettangolare con molteplici interfacce di montaggio
• Protezione IP68 e superfici di contatto in acciaio Invar

Quando usare il GH150 (Magnetic)
Usare il GH150 (Magnetic) quando il monitoraggio AE o i controlli NDT devono essere effettuati su superfici metalliche molto calde dove i sensori AE standard non possono operare. Esempi tipici:

• Monitoraggio ad altissime temperature fino a 600 °C
• Monitoraggio strutturale di caldaie e forni
• Prove su recipienti a pressione e apparecchiature di processo a temperatura elevata
• Monitoraggio di valvole, flange e componenti metallici caldi
• Ispezioni AE temporanee su strutture ad alta temperatura
• Applicazioni che richiedono un sensore AE 260 kHz funzionante fino a 600 °C

Note di installazione
Una corretta installazione è fondamentale per una rilevazione AE affidabile in condizioni di altissima temperatura. Pratiche raccomandate:

• Verificare la temperatura reale della superficie prima dell'installazione
• Pulire e preparare la superficie di montaggio per un accoppiamento acustico stabile
• Scegliere montaggio magnetico, fascetta, morsetto su misura o asta libera in base a temperatura, vibrazioni e condizione della superficie
• Per monitoraggi a lungo termine ad alta temperatura, preferire un morsetto meccanico stabile
• Instradare il cavo lontano da calore diretto, bordi taglienti e parti in movimento
• Evitare trazione diretta del cavo o curvature strette vicino al sensore
• Verificare la risposta del canale prima di prove formali o monitoraggi estesi

Applicazioni

• Monitoraggio di tubazioni ad alta temperatura
• Prove su recipienti a pressione e apparecchiature di processo
• Monitoraggio strutturale di caldaie e forni
• Monitoraggio di valvole e flange ad alta temperatura
• Ispezione di strutture metalliche calde
• Diagnostica di apparecchiature in impianto a temperatura elevata
• Test temporanei sul campo su strutture ad alta temperatura

Specifiche tecniche

• Modello: GH150 (Magnetic)
• Frequenza di risonanza (Ref V/(m/s)): 260 kHz
• Intervallo di frequenza: 50 kHz – 600 kHz
• Picco di sensibilità (Ref V/(m/s)): >60 dB
• Temperatura di esercizio: -45 a 600 °C
• Dimensioni (DxWxH): 30 × 40 × 10,5 mm
• Peso: 200 g
• Materiale della custodia: acciaio Invar inossidabile / rame
• Materiale della faccia: acciaio Invar inossidabile / rame
• Grado di protezione: IP68
• Connettore: BNC su cavo integrato (uscita laterale)
• Lunghezza cavo: 3 m
• Lunghezza tubo metallico resistente al calore: 20 cm
• Modelli cavo segnale: SYV‑50‑3 / STYV‑50‑2
• Opzioni di fissaggio: auto‑magnetico / fascetta / morsetto su misura / asta libera
• Pre‑amplificatore compatibile: PAS / PAV
