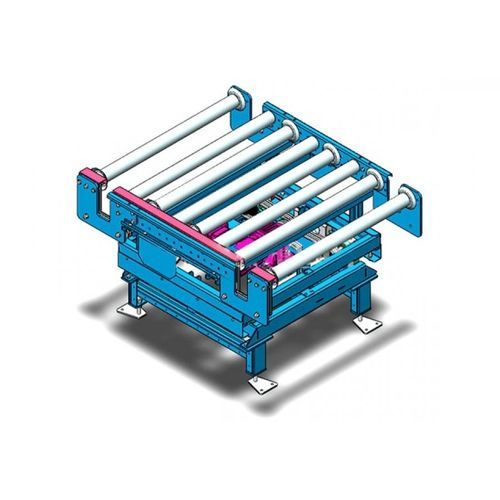

Stazione di trasferimento

Meccanismo di sollevamento: telaio inferiore di tipo a saldare con piedino di regolazione dell'altezza, motore di decelerazione di tipo base posizionato al centro del telaio inferiore, due alberi collegati rispettivamente dal piedistallo del cuscinetto e dal telaio inferiore su entrambi i lati, due alberi collegati al motore tramite catena di trasmissione. Ogni albero ed entrambe le estremità sono dotati di braccio a manovella con cuscinetto a rullini per formare la struttura di sollevamento. Meccanismo di spostamento del carico: adottare la macchina a rulli a doppia catena, la struttura specifica è la stessa di quella precedente. Dispositivo accessorio: supporto fotoelettrico (sollevamento a due posizioni, rilevamento in posizione). Configurazione delle parti acquistate: motore riduttore SEW, catena per hangzhou donghua, cuscinetto con sede TR, albero ha per il cuscinetto. Rivestimento superficiale: spazzola metallica in acciaio, carta vetrata per rimuovere la ruggine, lavaggio acido per rimuovere il grasso. Dopo la fosfatazione, la superficie viene spruzzata con polvere epossidica e cotta. Lo spessore della resina è compreso tra 60 e 90 m. - Rullo a doppia ruota dentata （10A-13Z） - Φ76×3mm/Φ89×3mm - Guida laterale su rullo - Profilo laterale 125×70×15×5 mm - Motoriduttore serie R - Altezza di sollevamento 70 mm
