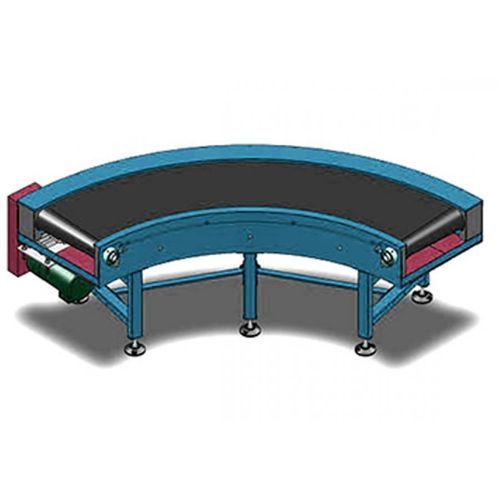

Il trasportatore a nastro curvo è azionato dalla catena di flessione laterale nel pignone del rullo conico per azionare il nastro di rotazione per completare il trasporto del materiale di rotazione.
Uno. struttura meccanica principale e caratteristiche:
Nastro di tornitura: adotta lo speciale nastro di tornitura per l'apertura automatica dello stampo.
Catena: adotta la catena piegata laterale 10B-SB.
Corpo: adottare una piastra d'acciaio da 4 mm da saldare dopo la piegatura a freddo.
Gamba di supporto: adotta il tipo di saldatura a profilo personalizzato, che presenta i vantaggi della solidità e della buona stabilità. Collegare il telaio con la piastra di collegamento mediante bulloni, regolare il collegamento tra la base del piede e il terreno e regolare l'altezza della superficie di trasporto di 50 mm, come mostrato nella figura seguente:
Dispositivo di azionamento: motore, trasmissione a catena.
Rivestimento superficiale: spazzola metallica e carta vetrata vengono utilizzate per rimuovere la ruggine dal telaio, dalle gambe di supporto, dalle parti di guida, dagli accessori e da altre parti; il grasso viene rimosso mediante lavaggio acido. Dopo la fosfatazione, la superficie viene spruzzata con polvere epossidica e cotta. Il colore della spruzzatura deve essere specificato dalla scheda colore della parte a.
Configurazione delle parti esterne: il motore deve essere SEW, la cinghia deve essere wynn, la base del cuscinetto deve essere TR, il cuscinetto deve essere ha shaft.
---
