Trasportatore a rulli

pneumaticoorizzontaledi trasferimento

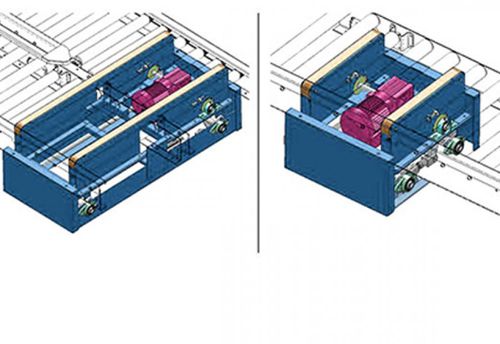

La macchina per il trasferimento del cambio di sacca è utilizzata per la macchina a rulli a 90° in direzione dell'apparecchiatura di sollevamento. Il suo stato normale è in posizione bassa. Quando la merce viene consegnata al caricatore, il sensore rileva che la merce è in posizione. Il caricatore si alza immediatamente sopra il trasportatore e trasferisce la merce al trasportatore adiacente. Esistono due tipi di metodi di sollevamento: pneumatico ed elettrico. Questo progetto adotta il metodo di sollevamento pneumatico. Uno. struttura meccanica principale e caratteristiche Meccanismo di sollevamento: sollevamento pneumatico, meccanismo di oscillazione a biella azionato dal cilindro, sollevamento veloce e stabile; Sollevamento elettrico, azionato dal meccanismo di rotazione dell'albero a gomito del motore, in modo che le parti da trapiantare oscillino su e giù. Meccanismo di spostamento del carico: la cinghia di trasmissione è adottata come trasmissione di spostamento del carico e la forza motrice è azionata dal motore incorporato. Rilevamento della posizione di sollevamento: rilevamento tramite interruttore di prossimità. Rivestimento superficiale: spazzola metallica in acciaio e carta vetrata per rimuovere la ruggine, lavaggio acido per rimuovere il grasso. Dopo la fosfatazione, la superficie viene spruzzata con polvere epossidica e cotta. Lo spessore della resina è compreso tra 60 e 90 m. Il colore della verniciatura a spruzzo deve essere specificato dalla scheda colori della parte a. Configurazione parti esterne: motore riduttore per SEW, cinghia per wynn, cilindro per SMC, cuscinetto con sede per TR, cuscinetto con albero ha.
