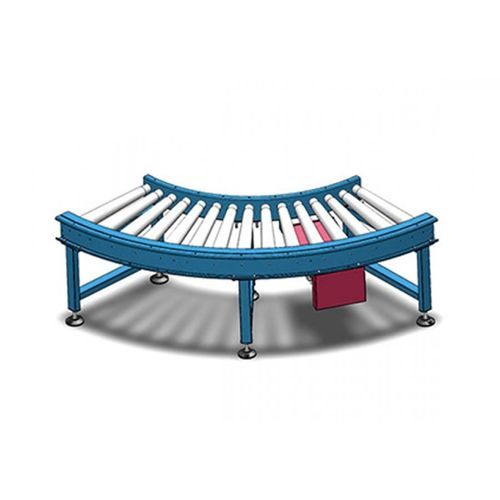

Trasportatore a rulli

a catenaorizzontalecurvo

Rullo: 50*1,5mm doppio rullo a catena, entrambe le estremità del cuscinetto per il cuscinetto a sfere a gola profonda esente da manutenzione, materiale del tubo per l'acciaio al carbonio zincato, esternalizzazione del manicotto a cono in plastica dura. Telaio: taglio laser/saldatura formando con 3 mm piastra d'acciaio, dimensioni: 145 * 40 mm, struttura come mostrato di seguito: Gamba di supporto: adotta il tipo di saldatura a profilo personalizzato, che presenta i vantaggi della solidità e della buona stabilità. Collegare il telaio con la piastra di collegamento mediante bulloni, regolare il collegamento tra la base del piede e il terreno e regolare l'altezza della superficie di trasporto di 50 mm, come mostrato nella figura seguente: Dispositivo di azionamento: azionamento a motore. Verniciatura delle superfici: per rimuovere la ruggine dal telaio, dalle gambe di supporto, dalle parti di guida, dagli accessori e da altre parti, si utilizzano spazzole metalliche in acciaio e carta vetrata, mentre il grasso viene rimosso mediante lavaggio acido. Dopo la fosfatazione, la superficie viene spruzzata con polvere epossidica e cotta. Il colore della spruzzatura deve essere specificato dalla scheda colore della parte a. - Rullo a doppia ruota dentata (08B-14Z)/φ50×1,5mm - Materiale della ruota dentata plastica/Q235/304 - Materiale del tubo a rulli Q235/201/304 - Tubo conico in acciaio o rivestimento conico in plastica - Profilo laterale in acciaio 145×40×3mm/ Profilo in alluminio 120×40mm - Motoriduttore serie R/24V rullo di potenza
