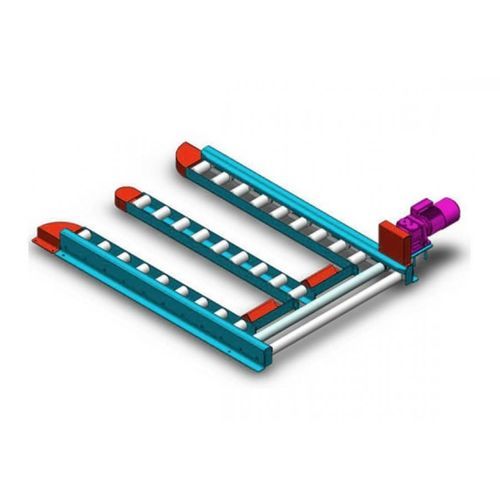

Trasportatore a rulli

a catenaorizzontalecon motore elettrico

Rullo: 60 rulli zincati a doppia corona su un solo lato, tubo saldato e laminato di precisione. La doppia ruota dentata su un lato è 08b-14t e i cuscinetti su entrambe le estremità del rullo sono cuscinetti a sfere a gola profonda esenti da manutenzione. Corpo: il telaio è realizzato in acciaio formato a freddo. Il telaio è fissato al suolo mediante bulloni a espansione. Guida: è realizzata in acciaio formato a freddo da 4 mm ed è imbullonata al telaio. Catena di trasmissione: conforme allo standard GB1243 (catena a rulli di precisione 08b-1). Dispositivo di azionamento: il motore di decelerazione è montato sulla staffa a lato del telaio. Comprende un motore di base con una ruota dentata di guida. La catena è collegata alla ruota dentata del motore e a due ruote dentate adiacenti, quindi la ruota dentata del rullo è collegata ad altri rulli di guida attraverso la catena ad anello chiuso. Coperchio di protezione: la parte di trasmissione a catena dei rulli e la parte di trasmissione a catena del motore sono dotate di un coperchio di protezione. Dispositivo accessorio: supporto fotoelettrico. Rivestimento superficiale: spazzola metallica in acciaio e carta vetrata per rimuovere la ruggine dalle parti del telaio, dalle gambe di supporto e dal pannello di montaggio del supporto fotoelettrico, e lavaggio acido per rimuovere il grasso. Dopo la fosfatazione, la superficie viene spruzzata con polvere epossidica e cotta. Spessore della resina compreso tra 60 m e 90 m di fissaggio. - Rullo a catena doppio (08 b - 14 z) Φ 60 x 2 mm - Guida per piastra bifacciale - Telaio in acciaio 125×70×5 mm - Distanza tra i tamburi 152,4 mm - Motore montato lateralmente serie R Lunghezza (mm) 750 ≤ L ≤ 3000 Altezza (mm) H(min)≥80 Larghezza interna B (mm) 620 ≤ B ≤ 1620 Potenza del motore P (kw) 0.37～0.75 Carico della macchina (Kg) Max ≤1500Kg
