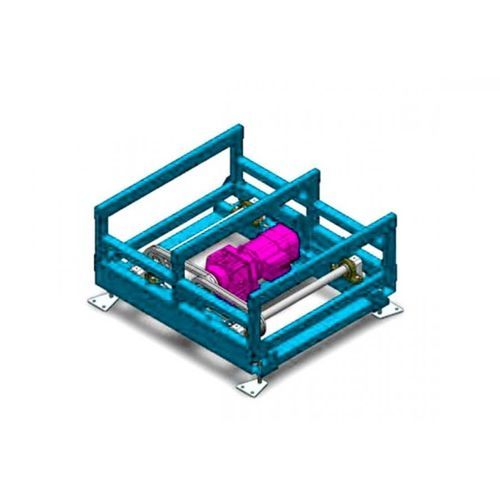

Meccanismo di sollevamento: telaio inferiore di tipo a saldare con piedino di regolazione dell'altezza, motore di decelerazione di tipo base posizionato al centro del telaio inferiore, due alberi collegati rispettivamente dal piedistallo del cuscinetto e dal telaio inferiore su entrambi i lati, due alberi collegati al motore tramite catena di trasmissione. Ogni albero ed entrambe le estremità sono dotati di braccio a manovella con cuscinetto a rullini per formare la struttura di sollevamento.
Movimento centrale: Il perno di regolazione a vite M20 è fissato al suolo (due fori di montaggio per i bulloni di ancoraggio).
Dispositivo accessorio: supporto fotoelettrico (sollevamento a due posizioni, rilevamento in posizione).
Configurazione delle parti acquistate: motore riduttore SEW, catena per hangzhou donghua, cuscinetto con sede TR, albero ha per il cuscinetto.
Rivestimento superficiale: spazzola metallica in acciaio, carta vetrata per rimuovere la ruggine, lavaggio acido per rimuovere il grasso. Dopo la fosfatazione, la superficie viene spruzzata con polvere epossidica e cotta. Lo spessore della resina è compreso tra 60 e 80 m.
- Telaio inferiore saldato
- Motore incorporato serie R
- Sollevamento CAM, corsa max. 200 mm
- Tipo di dispositivo intermedio
---
