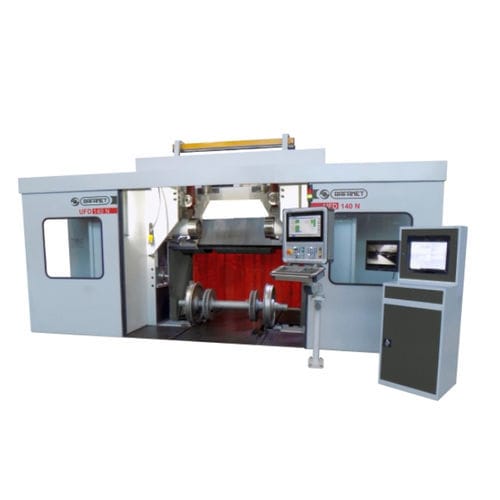

Tornio CNC UFD 140 N

per rettifica dei dischi dei freni

Il tornio per ruote a portale UFD 140 N è un tornio speciale a doppia sella CNC progettato per la riprofilatura di ruote e dischi freno utilizzati nei veicoli ferroviari. Grazie alle caratteristiche del design ottimizzato e all'alta potenza dell'azionamento principale, la macchina utensile assicura una lavorazione produttiva di ruote solide (monoblocco) e ruote con pneumatici sia di set di ruote usate che nuove. L'azionamento del rullo a frizione permette di evitare intagli sulla superficie della ruota che possono espandersi fino ai danni da fatica delle ruote. Le sale montate possono essere dotate di boccole esterne, ingranaggi installati tra le ruote e dischi freno. Le sale montate vengono fatte rotolare sull'elevatore per sale montate incorporato lungo le rotaie, centrate automaticamente e bloccate tra i centri e i rulli di trascinamento a frizione - tre rulli sono attaccati a ogni ruota. La struttura principale della macchina utensile è fatta in forma di un portale che permette lo scarico delle sale montate sul suo lato posteriore in flusso roll-through. È anche possibile scaricare le sale montate sul lato anteriore della macchina. L'azionamento principale è alimentato da quattro motori AC di velocità di rotazione infinitamente variabili e controllati digitalmente in sistema master/slave. Il tornio a portale UFD 140 N è in grado di eseguire le seguenti operazioni: -Tornitura del profilo della ruota secondo il programma tecnologico -Rivestimento interno del cerchio della ruota -Rivestimento esterno del cerchio della ruota -Tornitura della scanalatura limite di lavorazione -Tornitura del pneumatico per rimuovere l'anello di fissaggio -Tornitura del centro della ruota -Dischi freno montati sull'asse rivolti verso l'alto; -Dischi freno montati sulla ruota rivolti verso l'alto.
