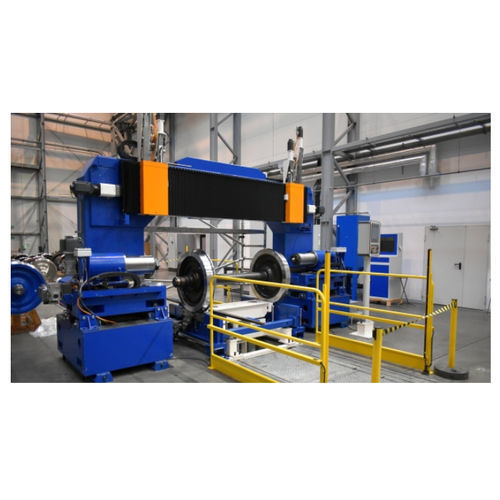

Sistema di misurazione di fessure SP 125 N

per contatto direttoper ruoteper l'industria automobilistica

La stazione di misurazione SP 125 N è un dispositivo di misurazione CNC automatico per usi speciali, progettato per la determinazione precisa dell'usura delle sale montate rigenerate, smontate dal veicolo ferroviario Fondamentalmente, il dispositivo è adattato per lavorare in disposizione roll-through (macchina a portale). Le sale montate vengono fatte rotolare sulla macchina dal sito operativo all'ascensore. Dopo il sollevamento, la serie di ruote viene automaticamente centrata e bloccata nei centri. È possibile lavorare in disposizione roll-in roll-out A seconda della configurazione dell'attrezzatura, il dispositivo misura: -Forma del profilo delle ruote - misurazione continua dalla cima della flangia allo smusso sulla faccia esterna; -Diametro del battistrada delle ruote, compresa l'usura; -Distanza schiena a schiena con deformazione delle facce interne delle ruote (misurazione dinamica); -Run-out radiale del battistrada delle ruote (misurazione dinamica); -Larghezza del cerchio delle ruote; -Larghezza e altezza delle flange; -Inclinazione delle flange (dimensione qR); -Conicità equivalente delle ruote; -Poligonazione delle ruote; -Diametro dell'asse; -Inclinazione radiale dell'asse; -Distanza tra le facce interne dei cerchi e le facce anteriori dei mozzi sull'asse delle ruote (dimensione C - C' ); -Determinazione del grado di usura e della posizione dei dischi freno installati: *Nei dischi delle ruote *Sull'asse tra le ruote (compresa la misura della larghezza dei dischi freno) CARATTERISTICHE PRINCIPALI -Disposizione Roll-through / Roll-in Roll-out; -Può essere usato come stazione di misurazione indipendente; -Può essere utilizzato nella linea tecnologica di rigenerazione delle sale montate; -Creazione di un database di sale montate con la possibilità di ottimizzare il processo tecnologico della loro rigenerazione.
