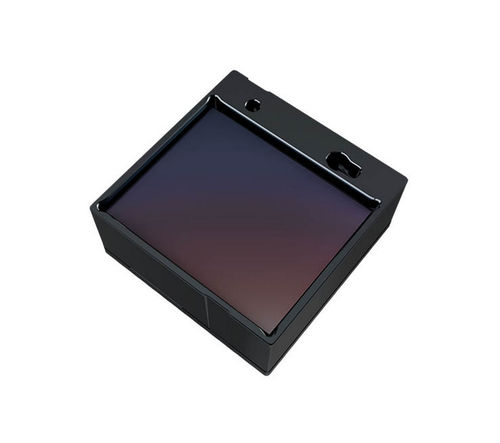

Sensore infrarossi passivo OHLE3123

non raffreddato

Descrizione
OHLE3123 è un sensore microbolometro a infrarossi onda lunga (LWIR) non raffreddato, in package super-wafer-level (SWLP) (384×288, 12µm). Il design della finestra e il formato SWLP compatibile con SMT semplificano l'integrazione e supportano la produzione di massa rapida, permettendo moduli termici ultracompatto e leggeri per applicazioni OEM e sistemi embedded.

Caratteristiche principali

• Risoluzione: 384×288
• Pixel pitch: 12µm
• Gamma spettrale: 8–14µm
• Frame rate: ≤60 Hz
• Consumo (25 Hz, 300 K): <65 mW
• Dimensioni: 10,4 mm × 10,4 mm × 4,3 mm
• Peso del package: <0,6 g
• Tasso di operatività: ≥99,5 %

Specifiche tecniche

• Tecnologia del sensore: microbolometro a ossido di vanadio (VOx)
• Risoluzione: 384×288
• Gamma spettrale: 8–14µm
• Pixel pitch: 12µm
• NETD (f/1.0, 25 Hz, 300 K): <40 mK
• Frame rate: ≤60 Hz
• Costante di tempo termica: <15 ms
• Uscita digitale: 14 bit
• Modalità di lettura: rolling shutter
• Mirroring: X e Y
• Correzione non uniformità: correzione integrata
• Consumo (25 Hz, 300 K): <65 mW
• Dimensioni: 10,4 × 10,4 × 4,3 mm
• Package: SWLP 36 pin
• Peso del package: <0,6 g
• Intervallo di misura temperatura: -40 °C a 600 °C
• Polarità di uscita: Black hot
• Tasso di operatività: ≥99,5 %
• Interfacce di input: I2C (MODE0); parallelo 2 bit (MODE1)
• Temperatura di esercizio: -40 °C a +85 °C

Esempi di applicazione

• Visione notturna esterna e ricerca/salvataggio
• Monitoraggio di sicurezza
• Misura temperatura industriale / termografia
• Moduli termici embedded e altri scenari di integrazione compatta

Integrazione e interfacce
Progettato per assemblaggio SMT e produzione in volume. Le uscite digitali standard e le interfacce di controllo semplificano l'integrazione in camere termiche, sistemi di ispezione e dispositivi di sicurezza.

• Montaggio: package SWLP compatibile SMT
• Modalità di interfaccia: I2C (MODE0) o parallelo 2 bit (MODE1)
• Usi consigliati: moduli embedded, dispositivi portatili, telecamere di sicurezza
