Modulo telecamera digitale RTDS123C

per rilevamento di incendioindustrialeper visione notturna

Panoramica

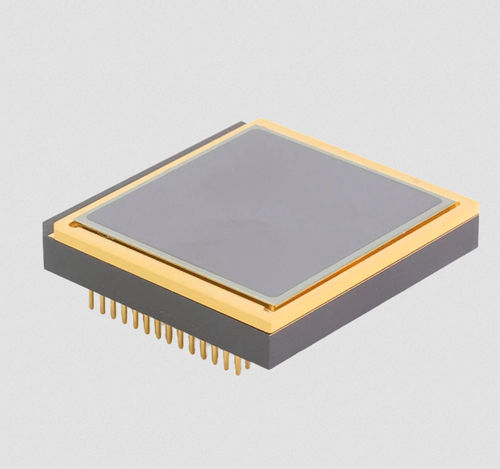

RTDS123C è un sensore LWIR in package ceramico basato su microbolometro VOx con matrice 1280×1024 e passo pixel di 12 μm. Copre la gamma spettrale 8-14 μm e fornisce imaging termico sensibile in un package ceramico compatto a 56 pin, adatto per misurazioni di temperatura industriali, visione notturna esterna e altre applicazioni di imaging.

Caratteristiche

• Passo pixel: 12 μm
• Formato matrice: 1280×1024
• Frequenza fotogrammi: 25/30/50 Hz
• Formato di uscita: 14 bit (25/30Hz), 13 bit (50Hz)
• Consumo: <300 mW (30Hz, 25°C)
• Dimensioni compatte: 27×27×4.6 mm³
• Peso: ≤10 g
• Package: ceramico 56 pin

Applicazioni

• Misurazione della temperatura industriale e termografia
• Visione notturna esterna e monitoraggio di sicurezza
• Rilevamento incendi e sistemi di allarme
• Imaging per attività ricreative all'aperto
• Altre applicazioni di imaging industriale

Specifiche tecniche

• Modello: RTDS123C
• Tecnologia sensore: microbolometro VOx
• Gamma spettrale: 8-14 μm
• Passo pixel: 12 μm
• Formato matrice: 1280×1024
• Formato di uscita: 14 bit (25/30Hz), 13 bit (50Hz)
• Modalità di lettura: rolling shutter
• Specchiatura: X-mirroring, Y-mirroring
• Operatività: ≥99.5%
• Correzione non uniformità: correzione on-chip a 6 bit
• Frequenza fotogrammi: 25/30/50 Hz
• Intervallo di temperatura operativa: -40 ~ +85 °C
• Costante di tempo termica: <15 ms
• NETD: <40 mK (f/1.0, 30Hz, 300K)
• Consumo: <300 mW (30Hz, 25°C)
• Tipo di package: ceramico 56 pin
• Dimensioni: 27×27×4.6 mm³
• Peso: ≤10 g
