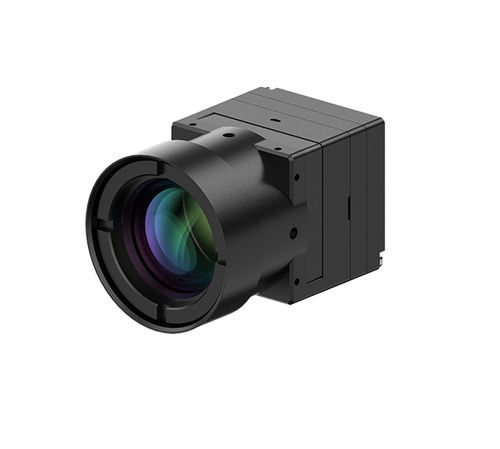

Modulo telecamera analogico Turing A640H

digitaleper l'industria automobilisticaper veicolo

Panoramica
Il modulo termico a infrarossi non raffreddato Turing A640H offre obiettivi serializzati multipli e vari componenti di estensione utente, fornendo soluzioni affidabili per scenari applicativi ad alta affidabilità. È ampiamente impiegato in osservazione esterna, pod integrati e assistenza alla guida.

Caratteristiche

• Risoluzione: 640 × 512
• Pixel Pitch: 12 μm
• Frequenza fotogrammi effettiva: 50 Hz (60 Hz opzionale)
• Consumo tipico: ≤ 0,7 W
• Dimensioni package (L×W×H): 26 mm × 26 mm × 19,8 mm

Specifiche
Tipo di rivelatore: Rivelatore infrarosso VOx non raffreddato
Risoluzione: 640 × 512
Pixel Pitch: 12 μm
Frequenza: 50 Hz (60 Hz opzionale)
Banda spettrale: 8 – 14 μm
NETD: ≤ 40 mK @ 25°C, F#1.0

Regolazione immagine
Polarità: Black-hot / White-hot
Palette: Supportata
Reticolo: Visualizza / Cancella / Sposta
Evidenziazione bordi: Supportata
Zoom digitale: 1.0 – 8.0× zoom continuo (passo: 0,1)

Elaborazione immagine
Senza otturatore; correzione della non uniformità basata sullo scenario; riduzione del rumore tramite filtraggio digitale; miglioramento dei dettagli digitale
Specchio immagine: Orizzontale / Verticale / Diagonale

Alimentazione
Intervallo alimentazione (tipico): 3,9 – 5 V DC; 5 – 18 V DC (tramite componenti di estensione)
Consumo (tipico, 25°C, senza scheda di espansione): ≤ 0,7 W

Interfaccia
Video digitale: BT.656 / DVP
Video analogico: Sistema PAL a 1 canale
Componenti di estensione: MIPI / USB / video analogico / BT.656 / DVP
Interfaccia di comunicazione seriale: RS232 / UART (3.3 V) / USB 2.0

Caratteristiche fisiche
Dimensioni (senza obiettivo): 26 × 26 × 19,8 mm
Peso (senza obiettivo): 21 g ± 1 g
Obiettivi opzionali: 6,9 mm / 9,1 mm / 13 mm / 19 mm / 35 mm / 55 mm / 75 mm / 100 mm; obiettivo zoom continuo 25 – 75 mm

Adattabilità ambientale
Temperatura di esercizio: -40°C a +80°C
Temperatura di conservazione: -45°C a +85°C
Umidità: 5 – 95%, senza condensa
Vibrazione: 6,06 g, vibrazione random, tutti gli assi
Impatto: 1000 g @ 0,3 ms, direzione asse ottico

Caratteristiche / Specifiche tecniche

• Tipo di rivelatore: Rivelatore infrarosso VOx non raffreddato
• Risoluzione: 640 × 512
• Pixel Pitch: 12 μm
• Frequenza: 50 Hz (60 Hz opzionale)
• Banda spettrale: 8 – 14 μm
• NETD: ≤ 40 mK @ 25°C, F#1.0
• Polarità: Black-hot / White-hot
• Zoom digitale: 1.0 – 8.0× (continuo, passo 0,1)
• Elaborazione immagine: Senza otturatore; correzione non uniformità; riduzione rumore tramite filtraggio digitale; miglioramento dettagli
• Interfacce video: BT.656 / DVP / PAL 1 canale
• Componenti di estensione: MIPI, USB, video analogico, BT.656, DVP
• Seriale: RS232 / UART (3.3 V) / USB 2.0
• Intervallo alimentazione: 3,9 – 5 V DC (tipico); fino a 5 – 18 V DC via estensione
• Consumo tipico: ≤ 0,7 W
• Dimensioni (senza obiettivo): 26 × 26 × 19,8 mm
• Peso (senza obiettivo): 21 g ± 1 g
• Obiettivi opzionali: 6,9, 9,1, 13, 19, 35, 55, 75, 100 mm; zoom continuo 25–75 mm
• Temperatura di esercizio: -40°C a +80°C
• Temperatura di conservazione: -45°C a +85°C
• Umidità: 5–95% senza condensa
• Vibrazione: 6,06 g (random, tutti gli assi)
• Resistenza agli urti: 1000 g @ 0,3 ms (asse ottico)
