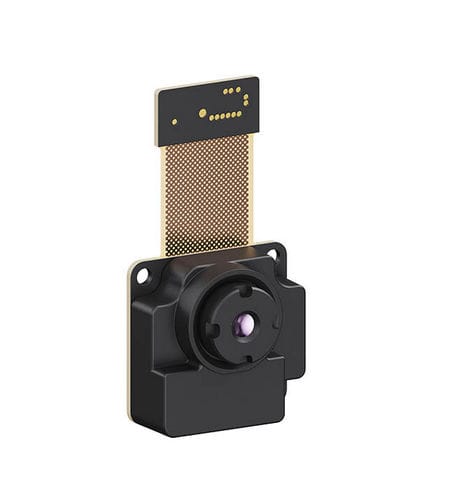

Modulo telecamera digitale LCM160

per antincendioper il monitoraggio dei processiindustriale

Descrizione
LCM160 è un modulo di imaging termico a infrarossi a onda lunga (8–14 μm, LWIR) non raffreddato che converte la radiazione termica dell'oggetto in un'uscita digitale. Il modulo è composto da rivelatore, otturatore, lente e componenti strutturali; l'host esegue l'elaborazione ISP necessaria. Le dimensioni compatte, il peso ridotto e il basso consumo lo rendono adatto per monitoraggio della sicurezza, strumenti di misura termica, elettrodomestici intelligenti e applicazioni industriali.

Caratteristiche

• Risoluzione: 160×120
• Pitch dei pixel: 12 μm
• Frequenza fotogrammi effettiva: ≤25 Hz
• Consumo tipico: Modalità normale 45 mW (tipico); Otturatore attivo 750 mW (tipico)
• Dimensioni package (L×P×A): 17,9 mm × 16,8 mm × 9,9 mm (secondo disegno)

Applicazioni / Soluzioni per l'industria

• Rilevamento e monitoraggio incendi
• Sorveglianza di sicurezza
• Ispezione termica industriale e monitoraggio dei processi

Specifiche / Dati tecnici

• Modello: LCM160
• Tipo di rivelatore: Rivelatore a piano focale infrarosso non raffreddato a ossido di vanadio
• Lunghezza d'onda IR: 8–14 μm
• Risoluzione: 160×120
• Pitch dei pixel: 12 μm
• NETD (Noise Equivalent Temperature Difference): <50 mK @25°C, F#1.0, 25 Hz
• Costante di tempo termica: <10 ms
• Frequenza fotogrammi effettiva: ≤25 Hz
• Correzione non uniformità: Correzione on-chip a 4 bit e correzione con otturatore supportate
• Formati di uscita immagine: Porta parallela standard, uscita riga per riga, modalità black-hot, Raw 14-bit
• Modalità di messa a fuoco: Messa a fuoco fissa, atermalizzata
• Misura della temperatura — Intervallo: -20°C a 150°C (alta precisione), 0°C a 550°C (ampio intervallo)
• Misura della temperatura — Precisione: ±2°C o ±2% (tipico)
• Tensione di alimentazione: 5 V (analogico), 1,8 V (digitale)
• Interfaccia dati immagine: Porta parallela standard 8 bit
• Interfaccia di controllo: I2C
• Consumo tipico: Modalità normale 45 mW (tipico); Otturatore attivo 750 mW (tipico)
• Caratteristiche fisiche (modulo, lente e flangia non incluse) — Dimensioni package (L×P×A): 17,9 mm × 16,8 mm × 9,9 mm (secondo disegno)
• Peso: –
• Temperatura operativa: -20°C a 60°C
• Temperatura di stoccaggio: -45°C a 85°C
• Shock: 25 g, 11 ms, semionda, 3 assi
