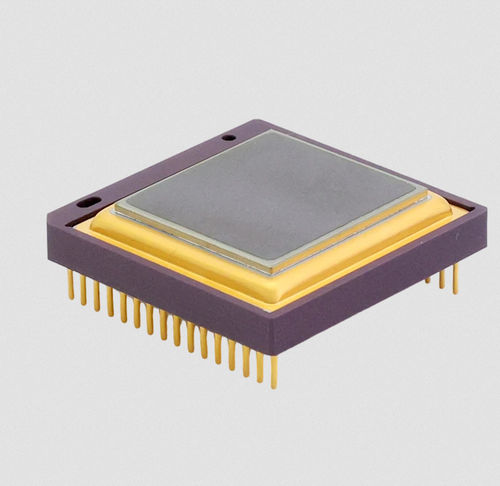

Sensore infrarossi passivo RTD6122C

non raffreddato

Panoramica del prodotto
RTD6122C è un sensore LWIR in package ceramico basato su microbolometro VOx. Presenta una matrice 640×512 con passo pixel di 12 μm, sensibilità spettrale 8–14 μm, basso consumo e alta operabilità, adatto per termografia e sistemi di imaging termico esterni.

Caratteristiche principali

• Formato matrice: 640×512
• Passo pixel: 12 μm
• Frequenza fotogrammi: ≤60 Hz
• Consumo energetico: <170 mW (@50Hz, 25°C)
• Peso: ≤6 g
• Dimensioni: 22×22×4,58 mm³ (senza pin)

Specifiche tecniche

• Modulo: RTD6122C
• Tecnologia sensore: microbolometro VOx
• Gamma spettrale: 8–14 μm
• Formato matrice: 640×512
• Passo pixel: 12 μm
• Operabilità: ≥99.5%
• NETD: <40 mK (@f/1.0, 50Hz, 300K)
• Costante di tempo termica: <12 ms
• Frame rate: ≤60 Hz
• Consumo energetico: <170 mW (@50Hz, 25°C)
• Formato uscita: 14 bit
• Modalità ampia gamma dinamica: supporta misure −40 ~ 600°C (@f/1.0)
• Modalità di lettura: rolling shutter
• Specchiatura: X e Y
• Correzione non uniformità: supportata
• Intervallo temperatura di funzionamento: −40°C a +85°C
• Tipo di package: ceramico 32 pin
• Dimensioni: 22×22×4,58 mm³ (senza pin)
• Peso: ≤6 g

Applicazioni

• Monitoraggio della sicurezza e perimetrale
• Rilevazione incendi e sistemi di allarme
• Visione notturna esterna e sorveglianza
• Termografia industriale e monitoraggio condizioni
