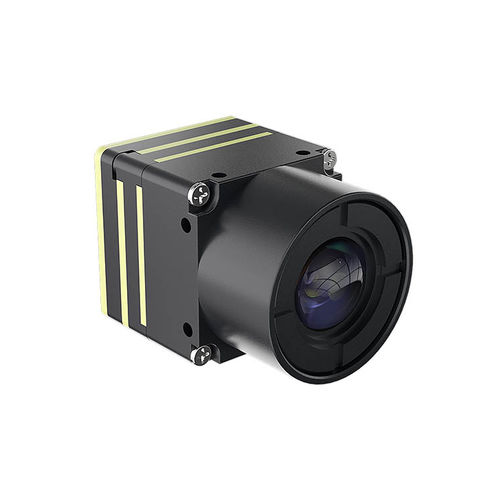

Modulo telecamera analogico WN2 series

digitaleper antincendioper veicolo

Panoramica
La serie WN2 è un modulo di imaging termico LWIR non raffreddato disponibile nelle risoluzioni 256×192, 384×288 e 640×512. Integra un sensore VOx WLP da 12 μm ad alta frequenza di fotogrammi e un chip ISP LY300 di seconda generazione per offrire immagini nitide e fluide in un design compatto, leggero e a basso consumo, ottimizzato per applicazioni industriali con vincoli SWaP.

Caratteristiche principali

• Risoluzioni: 256×192, 384×288, 640×512
• Passo pixel: 12 μm
• Frequenze fotogrammi: 25/50 Hz (256), 30/60 Hz (384), 30/60 Hz (640)
• Banda spettrale: 8–14 μm
• NETD: ≤40 mK @25°C, F#1.0, 25 Hz
• Algoritmo senza otturatore e correzione otturatore; elaborazione immagine NMX3.0 & IMX3.0
• Palette multiple: White-hot, Black-hot e altre
• Zoom digitale: continuo 1.0–8.0× (passo 0.1)
• Mirroring: verticale / orizzontale / diagonale

Interfacce e alimentazione

• Video analogico: PAL / NTSC
• Video digitale: DVP / BT656 / USB2.0 / MIPI
• Comunicazione: UART / I2C / USB2.0
• Ingresso alimentazione: 5 V
• Consumo tipico (USB): <0.35 W (256), <0.42 W (384), <0.7 W (640)

Meccanica e ambiente

• Peso (senza ottica): <9 g
• Dimensioni (senza ottica): 21 × 21 × 10.3 mm
• Temperatura operativa: -40 °C a +80 °C
• Temperatura di stoccaggio: -50 °C a +85 °C
• Umidità: 5%–95%, senza condensa
• Vibrazione: 6.06 g, vibrazione random, tutti gli assi
• Impatto: 80 g, 4 ms, picco a dente di sega, 3 assi e 6 direzioni

Applicazioni

• Sistemi di telecamere termiche montate su veicoli
• Sicurezza e sorveglianza
• Visione notturna e osservazione esterna
• Monitoraggio e rilevamento incendi
• Termografia industriale e applicazioni di visione macchina compatte

Specifiche (sintesi)
Tipo di sensore: sensore infrarosso VOx non raffreddato
Risoluzioni: 256×192 | 384×288 | 640×512
Frequenza fotogrammi: 25/50 Hz | 30/60 Hz | 30/60 Hz
Passo pixel: 12 μm
Banda spettrale: 8–14 μm
NETD: ≤40 mK @25°C, F#1.0, 25 Hz
Correzione non uniformità: correzione con otturatore / algoritmo senza otturatore
Zoom digitale: 1.0–8.0× continuo (passo 0.1)
Uscite video: analogico (PAL/NTSC); digitale (DVP/BT656/USB2.0/MIPI)
Interfacce: UART, I2C, USB2.0
Alimentazione: ingresso 5 V; consumo tipico USB: <0.35 W / <0.42 W / <0.7 W
Dimensioni e peso: 21×21×10.3 mm; <9 g (senza ottica)
Temperatura operativa: -40 °C a +80 °C; stoccaggio: -50 °C a +85 °C
Ambiente: umidità 5%–95% senza condensa; vibrazione e resistenza agli urti come indicato sopra


Specifiche tecniche

• Sensore: VOx non raffreddato, passo pixel 12 μm
• Elaborazione immagine: NMX3.0 & IMX3.0, correzione senza otturatore
• Uscite video e interfacce come elencato
• Alimentazione: ingresso 5 V; consumo tipico variabile per risoluzione
• Design compatto SWaP: 21×21×10.3 mm, <9 g (senza ottica)
