Cavo elettrico di alimentazione GP 400 SF

resistente all'idrolisiresistente ai prodotti chimiciresistente all'acqua salata

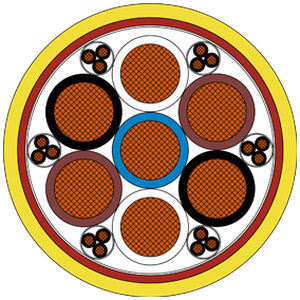

Nome del prodotto: GP 400 SF Nome commerciale: Cavo di alimentazione - SymmetricalFlex Applicazione: - Per uso flessibile su GPU mobili, in sistemi PIT, su convertitori di frequenza e come estensione flessibile per lunghezze operative superiori a 25 metri. Caratteristiche eccezionali: - Isolamento a bassa capacità - Molto flessibile e maneggevole - Ottima installazione negli spazi più ristretti - Buona resistenza - Bassa usura - Con indicatore di usura Capacità di trasporto della corrente: - Con riferimento a LV112-3 e basato su un profilo di corrente-tempo relativo all'applicazione e le seguenti condizioni operative: - Temperature ambientali fino a max. 52°C - Due fasi dello stesso colore collegate a un conduttore - Altri nuclei (35mm² bl e 1mm²) non caricati - Posato individualmente su o contro superfici - 286 A per max. 10 min. - 325 A per max. 5 min. - 364 A per max. 10 s - 520 A per max. 2 s Costruzione: - Conduttore: Fili di rame nudo, fili fini secondo IEC 60228 classe 5 - Isolamento: SABIX® - Codice colore: 1,0 mm²: nero con numeri; 25,0 resp. 35,0 mm²: blu, 2 x (bianco, marrone, nero) - Intreccio: 1,0 mm²: nuclei intrecciati in tripli, avvolti con nastro non tessuto. Tutti gli elementi ottimizzati intrecciati in strati, avvolti con nastro non tessuto - Guaina interna: Polimero speciale, rosso - Guaina esterna: Polimero speciale, giallo Dati tecnici: - Tensione nominale: 1,0 mm²: Uo/U max. 115/200 V; 25,0 resp. 35,0 mm²: Uo/U 0,6/1 kV - Tensione di prova: nucleo/nucleo 4000 V AC 50 Hz - Raggio di curvatura min.: Posatura fissa: 4 x d; Applicazione flessibile: 6 x d; Per una singola curva: 3 x d - Intervallo di temperatura: Posatura fissa: -40/+70 °C; Applicazione flessibile: -30/+70 °C - Comportamento al fuoco: Secondo IEC 60332-1-2 - Resistenza all'olio: Buona - secondo EN 50290-2-22 - Resistenza chimica: Buona contro acidi, alcali, solventi, liquidi idraulici, ecc. - Resistenza agli agenti atmosferici: Buona - Resistenza all'acqua salata: Buona - Resistenza all'idrolisi e ai microbi: Buona - Resistenza all'ozono: Buona - Abrasione: Secondo UL 2556-2021 e JIS C3005 - Resistenza ai carburanti: Benzina, diesel e cherosene (Jet A-1) - Resistenza meccanica: Caratteristiche della guaina esterna: Buona resistenza alla trazione, Buona resistenza all'abrasione, Buona resistenza all'intaglio - Assenza di sostanze nocive: Secondo la direttiva RoHS dell'Unione Europea Dimensioni: - N. articolo: L34000100, N. di nuclei x sezione trasversale: 7 x 25,0 mm² + 6 x 3 x 1,0 mm², Ø esterno approx.: min. 38,0 mm - max. 39,9 mm, Peso rame: 1853 kg/km, Peso del cavo ≈: 2757 kg/km, Resistenza ohmica max. Ω/km: 25,0 mm²: 0,78 Ω/km | 1,0 mm²: 19,5 Ω/km - N. articolo: L34000101, N. di nuclei x sezione trasversale: 7 x 35,0 mm² + 6 x 3 x 1,0 mm², Ø esterno approx.: min. 42,0 mm - max. 44,0 mm, Peso rame: 2525 kg/km, Peso del cavo ≈: 3235 kg/km, Resistenza ohmica max. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km - N. articolo: L34000103, N. di nuclei x sezione trasversale: 7 x 35,0 mm² + 6 x 4 x 1,0 mm², Ø esterno approx.: min. 42,0 mm - max. 44,0 mm, Peso rame: 2583 kg/km, Peso del cavo ≈: 3320 kg/km, Resistenza ohmica max. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km - N. articolo: L34000102, N. di nuclei x sezione trasversale: 7 x 25,0 mm² + 6 x 4 x 1,0 mm², Ø esterno approx.: min. 40,0 mm - max. 41,9 mm, Peso rame: 1910 kg/km, Peso del cavo ≈: 2820 kg/km, Resistenza ohmica max. Ω/km: 25,0 mm²: 0,78 Ω/km | 1,0 mm²: 19,5 Ω/km Altre dimensioni e colori sono possibili su richiesta. Caratteristiche / Specifiche tecniche: - Prodotto: GP 400 SF - Tipo: Cavo di alimentazione - SymmetricalFlex - Applicazione: GPU mobili, sistemi PIT, convertitori di frequenza, estensione flessibile >25m - Caratteristiche eccezionali: Isolamento a bassa capacità, flessibile, maneggevole, buona resistenza, bassa usura, indicatore di usura - Capacità di trasporto della corrente: 286A (10min), 325A (5min), 364A (10s), 520A (2s) - Costruzione: Fili di rame nudo, isolamento SABIX®, guaine in polimero speciale - Tensione: 1,0 mm²: 115/200V, 25/35 mm²: 0,6/1kV - Tensione di prova: 4000V AC 50Hz - Temperatura: -40/+70°C (fisso), -30/+70°C (flessibile) - Resistenza al fuoco, all'olio, chimica, agli agenti atmosferici, all'acqua salata, all'idrolisi, ai microbi, all'ozono: Buona - Resistenza ai carburanti: Benzina, diesel, cherosene - Meccanica: Buona resistenza alla trazione, all'abrasione, all'intaglio - Conforme RoHS
