Cavo elettrico di alimentazione GP 270 V DC

resistente all'olioresistente all'abrasioneresistente alle intemperie

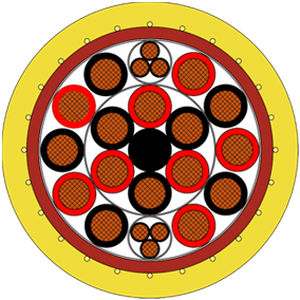

Descrizione del prodotto: Cavo di alimentazione a terra specificamente progettato per l'alimentazione a terra dei caccia F‑35, garantendo una consegna di energia affidabile ai sistemi dell'aeromobile. Il design a doppia guaina con una guaina interna rossa e una esterna gialla fornisce un chiaro indicatore di abrasione, facilita la pianificazione della sostituzione e migliora la sicurezza del personale a terra. Il cavo soddisfa i requisiti più elevati di resistenza meccanica, resistenza chimica, resistenza all'idrolisi e ai microbi, è privo di alogeni e resiste a intervalli di temperatura estremi da -50 °C a +110 °C. Con una caduta di tensione minima (resistenza DC max. 7.98 Ω/km per 2.5 mm²) e tensioni di prova di 3–5.5 kV AC, garantisce un funzionamento sicuro anche in condizioni estreme. Il cavo GP 270 V DC offre una soluzione durevole, a bassa manutenzione e altamente affidabile per l'esigente alimentazione a terra degli aerei militari moderni. Caratteristiche eccezionali: - Isolamento a bassa capacità - Guaina PUR resistente all'abrasione - Flessibile a freddo - Privo di alogeni - Resistente all'olio - Resistente alle intemperie - Con indicatore di usura Costruzione: - Conduttore: fili di rame nudo - Isolamento: SABIX® - Codice colore: 14 AWG: nero con numeri, 8 AWG: rosso e nero con numeri - Intreccio: 14 AWG: anime intrecciate a tre, avvolte con nastro, 8 AWG: intrecciate in strati, avvolte con nastro - Intreccio complessivo: 14 AWG: elementi e anime in strati, 8 AWG: elemento al centro, avvolto con nastro - Guaina interna: PUR, rossa - Treccia di supporto: filo di aramide - Guaina esterna: PUR, gialla Dati tecnici: - Tensione nominale: 270 V (DC) - Tensione di prova: 14 AWG: anima/anima 3000 V (AC) 5 min., 8 AWG: anima/anima 5500 V (AC) 5 min. - Raggio di curvatura minimo: posa fissa: 4 x d, movimento libero: 6 x d - Intervallo di temperatura: posa fissa: -50°C/+90°C, uso flessibile: -40°C/+90°C, tempo di utilizzo limitato: +110°C (fino a 7500h) - Privo di alogeni: secondo IEC 60754-1 - Comportamento al fuoco: materiale della guaina: UL 94 V2 - Resistenza chimica: buona contro acidi, alcali, solventi, liquidi idraulici, ecc. - Resistenza all'idrolisi e ai microbi: molto buona - secondo EN 50363-10-2 - Resistenza all'acqua salata: molto buona - secondo UL 1309 - Resistenza all'olio: molto buona - secondo EN 50363-10-2 - Resistenza al fango: molto buona - secondo IEC 60092-360 - Resistenza alle intemperie: molto buona - secondo HD 605 (VDE 0276-605) - Resistenza all'ozono: molto buona - secondo EN 50396 - Resistenza meccanica: proprietà della guaina esterna in PUR: alta resistenza alla trazione, alta resistenza allo strappo, alta resistenza all'abrasione, alta resistenza all'intaglio, alta resistenza al taglio - Assenza di sostanze nocive: secondo la direttiva RoHS dell'Unione Europea Dimensioni: - numero articolo: L34000503 - Diametro esterno: min. 40.0 mm - max. 41.9 mm - Peso del rame: 1680 kg/km - Peso del cavo ≈: 2564 kg/km - Resistenza ohmica a 20°C max.: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km Altre dimensioni e colori sono possibili su richiesta. Certificazioni: - CE - RoHS Caratteristiche / Specifiche tecniche: - Prodotto: GP 270 V DC - Applicazione: Cavo di alimentazione a terra per caccia F-35 - Design: Doppia guaina (interna rossa, esterna gialla), indicatore di abrasione - Tensione: 270 V DC - Tensione di prova: fino a 5500 V AC - Intervallo di temperatura: -50°C a +110°C - Privo di alogeni, resistente all'olio, alle intemperie, all'acqua salata, all'idrolisi, ai microbi, al fango, all'ozono e ai prodotti chimici - Resistenza meccanica: alta resistenza alla trazione, allo strappo, all'abrasione, all'intaglio e al taglio - Conduttore: fili di rame nudo - Isolamento: SABIX® - Guaina: PUR - Treccia di supporto: filo di aramide - Numero articolo: L34000503 - Diametro esterno: 40.0–41.9 mm - Contenuto di rame: 1680 kg/km - Peso del cavo: 2564 kg/km - Resistenza ohmica: 8 AWG: 1.91 Ω/km, 10 AWG: 7.98 Ω/km
