Cavo elettrico di alimentazione GP 400 SF S Control

coassialeautoestinguibileantifiamma

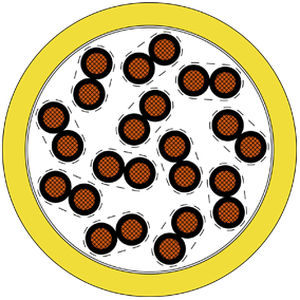

GP 400 SF S Control - Cavo di controllo a 400 Hz per ponti di imbarco passeggeri e sistemi a festoniIl GP 400 SF S Control è un cavo di controllo a 400 Hz di alta qualità, progettato specificamente per l'uso in sistemi a festoni e catene di trascinamento su ponti di imbarco passeggeri. L'eccezionale flessibilità e la resistenza alla torsione fino a ±60°/m lo rendono ideale per applicazioni dinamiche e in movimento in ambienti aeroportuali. Il cavo è flessibile a freddo fino a -40 °C, non contiene alogeni ed è altamente resistente agli agenti atmosferici, ai carburanti e ai raggi UV. La resistente guaina esterna in SABIX® garantisce una protezione a lungo termine contro olio, ozono e stress meccanico. È inoltre ignifuga e autoestinguente, in conformità alla norma IEC 60332-3-24 e ad altri standard di sicurezza internazionali. Con la sua struttura simmetrica e l'alta visibilità in giallo, il GP 400 SF S Control è facile da installare e sicuro da utilizzare, anche in spazi di curvatura ristretti. Questo lo rende una scelta ideale per l'uso a lungo termine in applicazioni aeroportuali esposte e ad alta mobilità.Isolamento a bassa capacitàFlessibile a freddoSenza alogeniResistente alla torsioneBuona resistenza all'ozono, alla luce solare e agli agenti atmosfericiBuona resistenza all'olio e ai combustibiliNessuna propagazione di fiammaRitardante di fiamma e autoestinguenteBuona resistenza agli acidi e alle alcaliConduttoreFili di rame nudo, fili sottili in conformità con la norma IEC 60228, classe 5. iEC 60228 classe 5IsolamentoSABIX®Codice coloreNero con numeri da 1 a 24InfilaturaI nuclei sono attorcigliati a coppie, le coppie sono intrecciate in strati, avvolti con nastro non tessuto. Guaina esternaSABIX®, gialloTensione nominaleUo/U 0,6/1 kVTensione di provaCore/core 4000 V CA 50 HzRaggio di curvatura minimoPosa fissa: 4 x dApplicazione flessibile: 6 x d per avvolgimenti ripetutiGuida su pulegge: 7,5 x dFlessibilità continua: 12 x dAngolo di torsione± 60°/1 mCampo di temperaturaPosizione fissa: -50/+90 °CApplicazione flessibile: -40/+90 °CPrestazioni antincendioNessuna propagazione della fiamma secondo IEC 60332-3-24, VDE 0482-332-3-24 risp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 sezione 9.1.2. Ritardante di fiamma e autoestinguente secondo IEC 60332-1-2, VDE 0482-332-1-2. Ritardante di fiamma secondo ISO 6722 (UN/ECE R118) Esente da alogeni Secondo EN 50306-1, EN 50264-1. Sviluppo di HCl < 0,5% secondo la norma IEC 60754-1. Valore di pH > 4,3 secondo la norma IEC 60754-2. Conducibilità < 10,0 μS/mm secondo IEC 60754-2. Contenuto fluorico < 0,1% secondo IEC 60684-2Densità di fumoAcc. secondo IEC 61034, VDE 0482-1034TossicitàAcc. secondo EN 50305, VDE 0260-305Resistenza all'olio e al carburanteAcc. secondo EN 50264-1, VDE 0260-264-1FlessibilitàMolto buonaLunghezza libera per applicazioni a festone50 mAEssenza di sostanze nociveAcc. alla direttiva RoHS dell'Unione EuropeaNumero di articoliNumero di anime x sezione trasversaleDiametro esterno approssimativoCifra del ramePeso del cavo ≈Resistenza ohmica max. Ω/kmL3400025212 x 2 x 1,5 mm²ca. 20.7 mm - max. 22.0 mm346 kg/km529 kg/km1,5 mm²: 13.3 Ω/kmAltre dimensioni e colori sono possibili su richiesta.Esempio di marcatura: SAB BRÖCKSKES - D-Viersen - GP 400 SF S Control 12x2x1,5mm² Marcatura CE e metro continuoNorme/Approvazioni: CE, RoHST Specifiche tecniche / CaratteristicheConduttore: Fili di rame nudo, fili sottili secondo IEC 60228 classe 5Isolamento: SABIX®Codice colore: Nero con numeri 1 - 24Infilamento: Nuclei attorcigliati a coppie, coppie intrecciate a strati, avvolte con nastro non tessuto. Tutti gli elementi sono ottimizzati in trefoli a strati, avvolti con nastro non tessuto sovrapposto.Guaina esterna: SABIX®, gialloTensione nominale: Uo/U 0,6/1 kVTensione di prova: Core/core 4000 V AC 50 HzRaggio di curvatura minimo: Posa fissa: 4 x d; Applicazione flessibile: 6 x d per azioni di avvolgimento ripetute; Guidato su pulegge: 7,5 x d; Flessibile continuo: 12 x dAngolo di torsione: ± 60°/1 mCampo di temperatura: Posa fissa: -50/+90 °C; Applicazione flessibile: -40/+90 °CPrestazioni antincendio: Nessuna propagazione di fiamma secondo IEC 60332-3-24, VDE 0482-332-3-24 risp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 sezione 9.1.2. Ritardante di fiamma e autoestinguente secondo IEC 60332-1-2, VDE 0482-332-1-2. Ritardante di fiamma secondo ISO 6722 (UN/ECE R118) Senza alogeni: Secondo EN 50306-1, EN 50264-1. Sviluppo di HCl < 0,5% secondo la norma IEC 60754-1. Valore di pH > 4,3 secondo la norma IEC 60754-2. La conduttività è < 10,0 μS/mm secondo la norma IEC 60754-2. Contenuto fluorico < 0,1% secondo IEC 60684-2Densità di fumo: Secondo IEC 61034, VDE 0482-1034Tossicità: Secondo EN 50305, VDE 0260-305Resistenza all'olio e al carburante: Secondo EN 50264-1, VDE 0260-264-1Flessibilità: Molto buonaLunghezza libera per applicazione a festone: 50 mAassenza di sostanze nocive: Secondo la direttiva RoHS dell'Unione EuropeaNumero articolo: L34000252Numero di anime x sezione: 12 x 2 x 1,5 mm²Diametro esterno approssimativo: ca. 20,7 mm - max. 22.0 mmCifra di rame: 346 kg/kmPeso del cavo ≈: 529 kg/kmResistenza ohmica max. Ω/km: 1,5 mm²: 13.3 Ω/km
