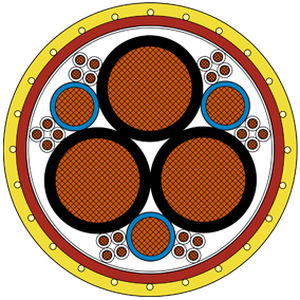

Cavo elettrico di alimentazione GP 400 TF DR

coassialeresistente alle intemperieresistente all'olio

Dettagli del prodottoApplicazione:Cavo per l'uso su avvolgicavi motorizzati, a partire da un diametro del nucleo di min. 600 mm o in portacavi (coccodrillo).Caratteristiche principali:Isolamento a bassa capacitàGiubbotto in PUR resistente all'abrasioneFlessibile a freddoSenza alogeniResistente all'olioResistente al tempo con indicatore di usuraInformazioni aggiuntive:Capacità di trasporto di correnteCon riferimento a LV112-3 e sulla base di un profilo corrente-tempo relativo all'applicazione e alle seguenti condizioni operative:temperature ambiente fino a max. 30°Cdue fasi dello stesso colore collegate a un conduttorealtre anime (12mm² bl e 1mm²) scaricate singolarmente su o in superficie260 A per max. 30°Cdue fasi dello stesso colore collegate a un unico conduttorealtre anime (12mm² bl e 1mm²) non caricateposizionate singolarmente su superfici o su superfici260 A per max. 2 h286 A per max. 10 min.325 A per max. 5 min.364 A per max. 10 s520 A per max. 2 sCostruzioneConduttori in trefoli di rame, fili sottili secondo IEC 60228 classe 5IsolamentoSABIX®Codice colore1,0 mm²: anime bianche con numeri 1-2412,0 mm²: 3 x blu70,0 mm²: anime nere con numeri 1-3Verseilung1,0 mm²: anime ritorte a quadrato, avvolte con nastro non tessuto sovrappostotutti gli elementi ottimizzati a trefoli in strati, avvolti con nastro non tessuto sovrappostoInnenmantelPUR, rossoStützgeflechtaramidAußenmantelPUR, gialloDati tecniciTensione nominaleUo/U 115/200 VMax. tensione di esercizio ammessaUo/U 0,6/1 kVTensione di prova nucleo/conduttore 4000 V AC 50 HzRaggio di curvatura minimo posa fissa: 4 x d applicazione flessibile: 7.5 x d per azioni di avvolgimento ripetuteGuida su pulegge: 10 x ddrum: diametro interno min. 600 mmResistenza alla trazione minima4050 N (15 N/mm²)Esente da alogeniacc. a IEC 60754-1Campo di temperaturaPosa fissa: -40/+90 °CApplicazione flessibile: -30/+90 °CPrestazioni antincendioMateriale della guaina: UL 94 V2Resistenza all'olio molto buona - secondo EN 50363-10-2Resistenza chimica buona contro acidi, alcalini, solventi, liquidi idraulici, ecc.Resistenza agli agenti atmosferici molto buona - secondo HD 605 (VDE 0276-605)Resistenza all'ozono molto buona - secondo EN 50396Resistenza all'acqua salata molto buona - secondo UL 1309Resistenza al fango molto buona - secondo IEC 60092-360Resistenza all'idrolisi e ai microbi molto buona - secondo EN 50363-10-2Resistenza all'acqua salata molto buona - secondo IEC 60092-360. secondo EN 50363-10-2Resistenza meccanicaCaratteristiche della guaina esterna in PUR:- altissima resistenza alla trazione- altissima resistenza allo strappo- altissima resistenza all'abrasione- altissima resistenza all'intaglio- altissima resistenza al taglioAbrasioneacc. uL 2556-2021 e JIS C3005Resistente a benzina, gasolio e cherosene (Jet A-1)Assenza di sostanze nocive secondo la direttiva RoHS dell'Unione EuropeaDimensioniNumero di anime x sezione trasversaleOutero-øCifra di ramePeso del cavo ≈Resistenza ohmica max. Ω/kmL340002033 x (70,0 mm² + 3 x 12,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,0 mm - max. 40,0 mm2592 kg/km3112 kg/km70,0 mm²: 0,277 Ω/km | 12,0 mm²: 1,63 Ω/km | 1,0 mm²: 19,5 Ω/kmL340002043 x (70,0 mm² + 3 x 16,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,8 mm - max. 40,0 mm2707 kg/km3221 kg/km70,0 mm²: 0,277 Ω/km | 12,0 mm²: 1,21 Ω/km | 1,0 mm²: 19,5 Ω/kmAltre dimensioni e colori sono possibili su richiesta.Norme e approvazioni:CERoHSCaratteristiche / Specifiche tecnicheConduttore: fili di rame nudo, fili sottili secondo IEC 60228 classe 5Isolamento: SABIX®Codice colore: 1,0 mm²: anime bianche con numeri 1-24; 12,0 mm²: 3 x blu; 70,0 mm²: anime nere con numeri 1-3Versione: 1,0 mm²: anime ritorte a quadrato, avvolte con nastro non tessuto sovrapposto; tutti gli elementi ottimizzati a trefoli in strati, avvolti con nastro non tessuto sovrappostoInnenmantel: PUR, rossoStützgeflecht: aramideAußenmantel: PUR, gialloTensione nominale: Uo/U 115/200 VMax. tensione di esercizio ammessa: Uo/U 0,6/1 kVTensione di prova: core/core 4000 V AC 50 HzRaggio di curvatura minimo: posa fissa: 4 x d; applicazione flessibile: 7.5 x d per avvolgimenti ripetuti; guidato su pulegge: 10 x d; tamburo: diametro interno minimo 600 mmResistenza alla trazione minima: 4050 N (15 N/mm²)Esente da alogeni: secondo IEC 60754-1Campo di temperatura: posa fissa: -40/+90 °C; applicazione flessibile: -30/+90 °CPrestazioni antincendio: materiale della guaina: UL 94 V2Resistenza all'olio: molto buona - secondo EN 50363-10-2Resistenza chimica: buona contro acidi, alcalini, solventi, liquidi idraulici, ecc.Resistenza agli agenti atmosferici: molto buona - secondo HD 605 (VDE 0276-605)Resistenza all'ozono: molto buona - secondo EN 50396Resistenza all'acqua salata: molto buona - secondo UL 1309Resistenza al fango: molto buona - secondo IEC 60092-360Resistenza all'idrolisi e ai microbi: molto buona - secondo EN 50363-10-2Resistenza all'acqua salata: molto buona - secondo UL 1309. eN 50363-10-2Resistenza meccanica: caratteristiche della guaina esterna in PUR: altissima resistenza alla trazione, altissima resistenza allo strappo, altissima resistenza all'abrasione, altissima resistenza all'intaglio, altissima resistenza al taglioAbrasione: secondo UL 2556-2021 e JIS C3005Resistenza ai carburanti: benzina, diesel e cherosene (Jet A-1)Assenza di sostanze nocive: secondo la Direttiva RoHS dell'Unione Europea
