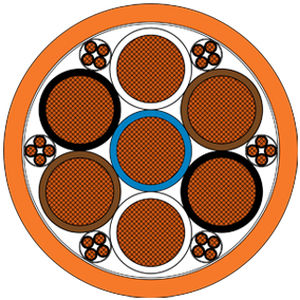

Cavo elettrico di alimentazione GP 400 Sy - PVC

coassialerinforzatocordato a trefoli

Descrizione del prodotto:Cavo di alimentazione - simmetricoGP 400 Sy - PVC: il cavo da 400 Hz di alta qualità per le installazioni elettriche fisse di terra negli aeroporti.Come soluzione di alimentazione da 400 Hz simmetrica, il cavo GP 400 Sy - PVC è stato sviluppato specificamente per le applicazioni elettriche fisse di terra (FEGP), come ad esempio tra un generatore da 400 Hz e un distributore di cavi al gate. La guaina esterna in PVC e l'isolamento SABIX® garantiscono una lunga durata e un'affidabilità operativa anche in condizioni estreme:Bassa capacità, ideale per le alte frequenze con una resistenza di contatto minimaResistenza alla temperatura da ca. -30°C a +70°C se installato in posizione fissaTensione di prova fino a 4000 V c.a. tra i conduttoriConformità agli standard CE e RoHS, completata dalla sicurezza del sito grazie ai materiali privi di alogeniA lungo termine, il cavo in PVC GP 400 Sy non solo riduce i costi di manutenzione e sostituzione, ma contribuisce anche in modo significativo alla riduzione delle emissioni, poiché non sono più necessarie APU o GPU mobili a terra. Grazie al suo design robusto, è la scelta ideale per i sistemi di alimentazione installati in modo permanente nelle operazioni aeroportuali e fornisce un supporto a lungo termine per le moderne infrastrutture FEGP.Caratteristiche principali:Prezzo ottimizzatoIsolamento a bassa capacitàCostruzione:Conduttore in rame grezzo, a trefoli fini, secondo IEC/EN 60228 classe 5Isolamento1,0 mm²: SABIX®35,0 mm²: PVCCodice colore1,0 mm²: nuclei neri con numero progressivo 1 - 2435,0 mm². 1 - 2435,0 mm²: blu, 2x bianco, 2x marrone, 2x neroImpuntura1,0 mm²: nuclei attorcigliati a quadrato, avvolti con nastro, tutti gli elementi attorcigliati in stratificazione appositamente regolata, sovrapposti avvolti con nastroGuaina esternaPVC, arancione, simile a RAL 2004Dati tecnici:Tensione nominale1,0 mm²: Uo/U 115/200 V35,0 mm²: Uo/U max. 0,6/1 kVVoltaggio di prova nucleo/conduttore 4000 V AC 50 HzRaggio di curvatura minimo per una singola curva: 3 x d posa fissa: 4 x dApplicazione flessibile: 6 x dCampo di temperaturaPosa fissa: -30°C/+70 °CUso flessibile: +5°C/+70°CPrestazioni antincendioacc. a IEC 60332-1-2Temperatura massima di cortocircuito+160°C (max. 5s)Resistenza all'acquabuonaResistenza chimicabuona contro acidi, alcalini, solventi, liquidi idraulici, eccResistenza all'oliobuona - secondo EN 50290-2-22Resistenza all'ozono e agli agenti atmosfericibuonaAssenza di sostanze nociveacc. alla direttiva RoHS 2011/65/UE e alla direttiva (UE) 2015/863 che modifica l'allegato II della direttiva 2011/65/UDimensioni:n. articoloN. di anime x sezione trasversaleOutero-øCifra di ramePeso del cavo ≈Resistenza ohmica a 20°C max.L3400-04027 x 35,0 mm² + 6 x 4 x 1,0 mm²min. 35,5 mm; max. 39,5 mm2582,4 kg/km3164 kg/kmmax. 0,554 Ω/km (35,0 mm²); max. 19,5 Ω/km (1,0 mm²)Altre dimensioni e colori sono possibili su richiesta.Esempio di marcatura: SAB BRÖCKSKES - D-Viersen - GP 400 Sy 7x35,0mm²+6x4x1,0mm² 3400-0402 Marcatura CE e contatore continuoCaratteristiche / Specifiche tecniche:Cavo di alimentazione simmetrico a 400 Hz per alimentazione elettrica fissa di terra negli aeroportiBassa capacità, ideale per le alte frequenzeResistenza alla temperatura: -30°C a +70°C (fisso), +5°C a +70°C (flessibile)Tensione di prova: fino a 4000 VCompatibile con ACCE e RoHS, materiali privi di alogeniConduttore: rame nudo, a trefoli fini, IEC/EN 60228 classe 5Isolamento: SABIX® (1,0 mm²), PVC (35,0 mm²)Codice colore: nuclei neri (1,0 mm²), blu/bianco/marrone/nero (35,0 mm²)Trefolo: quadruplo, avvolto su nastro, stratificatoGuaina esterna: PVC, arancione (RAL 2004)Tensione nominale: 115/200 V (1,0 mm²), max. 0,6/1 kV (35,0 mm²)Resistenza al fuoco: IEC 60332-1-2Temperatura di cortocircuito: +160°C (max. 5s)Resistenza all'acqua, agli agenti chimici, all'olio, all'ozono e alle intemperie: buonaConforme alla direttiva RoHS
