Cavo elettrico di alimentazione GP 400 SF DR

resistente all'olioresistente alle intemperieantifiamma

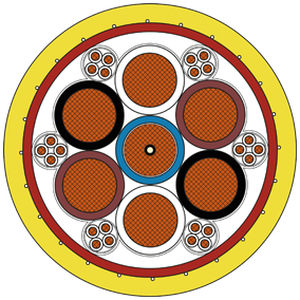

Cavo di alimentazione - Tamburo flessibile simmetrico GP 400 SF DR – Cavo di avvolgimento a 400 Hz per tamburi motorizzati e sistemi a forbice Il GP 400 SF DR è un cavo di avvolgimento a 400 Hz altamente flessibile con 7 conduttori di potenza di 35,0 mm² e 6 x 4 x 1,0 mm², sviluppato per l'uso dinamico su tamburi motorizzati - a partire da un diametro minimo del nucleo del tamburo di soli 600 mm, nonché in sistemi a forbice su ponti di imbarco passeggeri o sistemi di alimentazione a terra aeroportuali. La sua struttura simmetrica e il design robusto lo rendono ideale per avvolgimenti e svolgimenti frequenti sotto movimento continuo. La resistente guaina esterna in PUR è resistente all'abrasione, all'olio e al carburante, resistente alle intemperie e stabile ai raggi UV, rendendolo adatto per ambienti esterni impegnativi. Il cavo è anche privo di alogeni, flessibile a freddo fino a -40 °C, e conforme alla norma IEC 60332-3-24 per la resistenza alla fiamma. Il sollievo di tensione in aramide integrato assicura una durata meccanica anche sotto carichi di trazione elevati. Con una tensione nominale di 0,6/1 kV e una tensione di prova di 4000 V AC, garantisce una trasmissione di potenza a 400 Hz affidabile. Per un'integrazione rapida e sicura, il GP 400 SF DR è disponibile anche come soluzione Plug’n’Play completamente preassemblata di SAB Bröckskes, inclusi connettori e terminazioni pronte all'uso - tutto da un'unica fonte. Questo lo rende la scelta ideale per gli operatori che cercano la massima flessibilità, sicurezza ed efficienza. - Isolamento a bassa capacità - Guaina in PUR resistente all'abrasione - Flessibile a freddo - Resistente all'olio - Resistente alle intemperie - Con indicatore di usura Costruzione - Conduttore: fili di rame nudo, fili fini secondo IEC 60228 classe 5 - Isolamento: SABIX® - Codice colore: 1,0 mm²: anime bianche con numeri 1 - 24, 35,0 mm²: blu, 2 x bianco, 2 x marrone, 2 x nero - Intreccio: 1,0 mm²: anime intrecciate come quadruplo, avvolte con foglio sovrapposto, 35,0 mm²: anime avvolte con foglio sovrapposto, Tutti gli elementi ottimizzati intrecciati in strati, avvolti con nastro non tessuto sovrapposto - Guaina interna: PUR, rosso - Schermo di supporto: aramide - Guaina esterna: PUR, giallo Dati tecnici - Tensione nominale: Uo/U 115/200 V - Tensione massima di esercizio consentita: Uo/U 0,6/1 kV - Tensione di prova: anima/anima 4000 V AC 50 Hz - Raggio di curvatura minimo: posa fissa: 4 x d, applicazione flessibile: 6 x d per azione di avvolgimento ripetuta, guidato su pulegge: 7,5 x d, tamburo: diametro interno minimo 600 mm - Resistenza alla trazione minima: 4035 N (15 N/mm²) - Intervallo di temperatura: posa fissa: -50/+90 °C, applicazione flessibile: -40/+90 °C - Comportamento al fuoco: materiale della guaina: UL 94 V2 - Resistenza all'olio: molto buona - secondo EN 50363-10-2 - Resistenza chimica: buona contro acidi, alcali, solventi, liquidi idraulici, ecc. - Resistenza alle intemperie: molto buona - secondo HD 605 (VDE 0276-605) - Resistenza all'ozono: molto buona - secondo EN 50396 - Resistenza all'acqua salata: molto buona - secondo UL 1309 - Resistenza al fango: molto buona - secondo IEC 60092-360 - Resistenza all'idrolisi e ai microbi: molto buona - secondo EN 50363-10-2 - Abrasione: secondo UL 2556-2021 e JIS C3005 - Resistente al carburante: benzina, diesel e cherosene (Jet A-1) - Resistenza meccanica: caratteristiche della guaina esterna: resistenza alla trazione molto alta, resistenza allo strappo molto alta, resistenza all'abrasione molto alta, resistenza all'intaglio molto alta, resistenza al taglio molto alta - Assenza di sostanze nocive: secondo la Direttiva RoHS dell'Unione Europea Dimensioni - n. articolo: L34000228 - Numero di anime x sezione trasversale: 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) - Diametro esterno: ca. 42,3 mm - max. 42,9 mm - Peso del rame: 2592 kg/km - Peso del cavo ≈: 3374 kg/km - Resistenza ohmica max. Ω/km: 35,0 mm²: 0,55 Ω/km | 1,0 mm²: 19,5 Ω/km Altre dimensioni e colori sono possibili su richiesta. Caratteristiche eccezionali - Isolamento a bassa capacità - Guaina in PUR resistente all'abrasione - Flessibile a freddo - Resistente all'olio - Resistente alle intemperie - Con indicatore di usura Caratteristiche / Specifiche tecniche - Cavo di avvolgimento a 400 Hz altamente flessibile - 7 conduttori di potenza di 35,0 mm² e 6 x 4 x 1,0 mm² - Per tamburi motorizzati e sistemi a forbice - Diametro minimo del nucleo del tamburo: 600 mm - Struttura simmetrica, design robusto - Guaina esterna in PUR: resistente all'abrasione, all'olio, al carburante, alle intemperie e ai raggi UV - Privo di alogeni, flessibile a freddo fino a -40 °C - Ritardante di fiamma: IEC 60332-3-24 - Sollievo di tensione in aramide integrato - Tensione nominale: 0,6/1 kV - Tensione di prova: 4000 V AC - Soluzione preassemblata Plug’n’Play disponibile - Conforme RoHS
