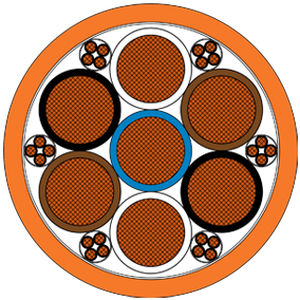

Cavo di rete senza alogeni GP 400 Sy - PUR

Dettagli del prodotto Cavo di alimentazione - Simmetrico Applicazione: GP 400 Sy - PUR: Il cavo di alta qualità a 400 Hz per installazioni FEGP fisse negli aeroporti. Come soluzione di alimentazione a 400 Hz progettata simmetricamente, il cavo GP 400 Sy – PUR è stato sviluppato specificamente per applicazioni di alimentazione elettrica a terra fisse (FEGP), come tra un generatore a 400 Hz e un distributore di cavi al gate. La sua robusta guaina esterna in PUR e l'isolamento SABIX® garantiscono una lunga durata e affidabilità operativa anche in condizioni estreme: Questo cavo presenta: - Bassa capacità, ideale per alte frequenze con resistenza di contatto minima - Resistenza alla temperatura da circa –50°C a +90°C quando installato in posizione fissa - Tensione di prova fino a 4000 V AC tra i conduttori - Conformità agli standard CE e RoHS, integrata dalla sicurezza del sito grazie a materiali privi di alogeni A lungo termine, il cavo GP 400 Sy PUR non solo riduce i costi di manutenzione e sostituzione, ma contribuisce anche in modo significativo alla riduzione delle emissioni, poiché gli APU o i GPU mobili a terra non sono più necessari. Grazie al suo design robusto, è la scelta ideale per sistemi di alimentazione installati permanentemente nelle operazioni aeroportuali e fornisce supporto a lungo termine per infrastrutture FEGP moderne. Caratteristiche eccezionali: - prezzo ottimizzato - isolamento a bassa capacità Costruzione: Conduttore: fili di rame nudi, fili fini secondo IEC 60228 classe 5 Isolamento: SABIX® Codice colore 34000452: 1,0 mm²: nero con numeri 1 – 24 35,0 mm²: blu, 2 x bianco, 2 x marrone, 2 x nero Codice colore 34000453: 1,0 mm²: nero con numeri 1 – 24 50,0 mm²: blu, nero con numeri Intreccio: 1,0 mm²: ogni quattro anime intrecciate in strati, avvolte con nastro non tessuto Elementi e anime da 50,0 mm² intrecciate in strati, anima blu al centro, avvolte con nastro non tessuto Guaina esterna: PUR, arancione Dati tecnici: Tensione nominale: 1,0 mm²: Uo/U 115/200 V 50,0 mm²: Uo/U max. 0,6/1 kV Tensione di prova: anima/anima 4000 V AC 50 Hz Raggio di curvatura minimo: posa fissa: 4 x d applicazione flessibile: 6 x d per una singola curva: 3 x d Senza alogeni: secondo IEC 60754-1 Intervallo di temperatura: posa fissa: -50/+90 °C applicazione flessibile: -40/+90 °C +110 °C (fino a 7500 h) tempo di utilizzo limitato Prestazioni al fuoco: materiale della guaina: UL 94 V2 Resistenza chimica: buona contro acidi, alcali, solventi, liquidi idraulici, ecc. Resistenza all'idrolisi e ai microbi: molto buona - secondo EN 50363-10-2 Resistenza all'acqua salata: molto buona - secondo UL 1309 Resistenza all'olio: molto buona - secondo EN 50363-10-2 Resistenza al fango: molto buona - secondo IEC 60092-360 Resistenza agli agenti atmosferici: molto buona - secondo HD 605 (VDE 0276-605) Resistenza all'ozono: molto buona - secondo EN 50396 Abrasione: secondo UL 2556-2021 e JIS C3005 Resistente ai carburanti: benzina, diesel e cherosene (Jet A-1) Resistenza meccanica: caratteristiche della guaina esterna in PUR: - alta resistenza alla trazione - alta resistenza allo strappo - alta resistenza all'abrasione - alta resistenza alla tacca - alta resistenza al taglio Assenza di sostanze nocive: secondo la direttiva RoHS dell'Unione Europea Dimensioni: numero articolo L34000452: 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) Diametro esterno approx.: min. 40 mm - max. 41,9 mm Peso rame: 2583 kg/km Peso del cavo ≈: 3219 kg/km Resistenza ohmica max. Ω/km: 35,0 mm²: 0,554 Ω/km | 1,0 mm²: 19,5 Ω/km numero articolo L34000453: 7 x (50,0 mm²+ 6 x 4 x 1,0 mm²) Diametro esterno approx.: min. 40 mm - max. 41,9 mm Peso rame: 3590 kg/km Peso del cavo ≈: 4123 kg/km Resistenza ohmica max. Ω/km: 50,0mm²: 0,386 Ω/km | 1,0 mm²: 20,0 Ω/km Altre dimensioni e colori sono possibili su richiesta. Caratteristiche / Specifiche tecniche: - Cavo di alimentazione simmetrico a 400 Hz per installazioni FEGP fisse negli aeroporti - Robusta guaina esterna in PUR, colore arancione - Isolamento SABIX® - Bassa capacità, resistenza di contatto minima - Resistenza alla temperatura: -50°C a +90°C (fisso), -40°C a +90°C (flessibile), +110°C (fino a 7500 h) - Tensione di prova: fino a 4000 V AC - Conforme CE e RoHS, senza alogeni - Alta resistenza meccanica, chimica, all'olio, all'acqua salata, al fango, agli agenti atmosferici, all'ozono e all'abrasione - Resistente ai carburanti (benzina, diesel, cherosene) - Alta resistenza alla trazione, allo strappo, all'abrasione, alla tacca e al taglio - Disponibile in diverse sezioni trasversali e codici colore
