Cavo elettrico di alimentazione GP 28V DC SC

resistente alle intemperieresistente all'olioresistente all'abrasione

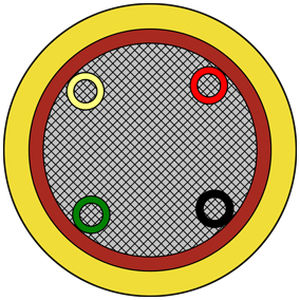

Dettagli del prodotto - Applicazione: Per uso in applicazioni flessibili, ad esempio su GPU mobili. Caratteristiche eccezionali: - Isolamento a bassa capacità - Guaina in PUR resistente all'abrasione - Nuclei di controllo disposti simmetricamente - Flessibile a freddo - Senza alogeni - Resistente all'olio - Resistente alle intemperie - Con indicatore di usura Capacità di trasporto di corrente: - Secondo VDE 0298-4, fino a +50°C: 344 A Costruzione - Conduttore: Fili di rame stagnato, fili fini, secondo IEC 60228 classe 5 - Isolamento: SABIX® - Codice colore: 1.0 mm²: nuclei di controllo: rosso, nero, verde, giallo - Ø: nom. 1.8 ± 0.2mm - 120.0 mm²: nucleo di alimentazione: rosso - Intreccio: Nuclei di controllo all'interno del nucleo di alimentazione - Guaina interna: SABIX®, rosso - Guaina esterna: PUR, giallo Dati tecnici - Tensione nominale: Uo/U 28V DC - Tensione di prova: nucleo/nucleo 600 V 50 Hz - Raggio di curvatura minimo: Posa fissa: 4 x d, Applicazione flessibile: 6 x d - Senza alogeni: Secondo IEC 60754-1 - Intervallo di temperatura: Posa fissa: -50/+90 °C, Applicazione flessibile: -40/+90 °C, Tempo di utilizzo limitato: +110 °C (7500 h) - Prestazioni al fuoco: Materiale della guaina: UL 94 V2 - Resistenza chimica: Buona contro acidi, alcali, solventi, liquidi idraulici, ecc. - Resistenza all'idrolisi e microbica: Molto buona - secondo EN 50363-10-2 - Resistenza all'acqua salata: Molto buona - secondo UL 1309 - Resistenza all'olio: Molto buona - secondo EN 50363-10-2 - Resistenza al fango: Molto buona - secondo IEC 60092-360 - Resistenza alle intemperie: Molto buona - secondo HD 605 (VDE 0276-605) - Resistenza all'ozono: Molto buona - secondo EN 50396 - Abrasione: Secondo UL 2556-2021 e JIS C3005 - Resistente ai carburanti: Benzina, diesel e cherosene (Jet A-1) - Resistenza meccanica: Caratteristiche della guaina esterna: - Alta resistenza alla trazione - Alta resistenza allo strappo - Alta resistenza all'abrasione - Alta resistenza al taglio - Alta resistenza al taglio - Assenza di sostanze nocive: Secondo la Direttiva RoHS dell'Unione Europea Valori di riferimento della capacità di trasporto di corrente dalla curva di derating - Per temperatura ambiente di 20°C, presa dalla curva all'80%: 500 A - Per temperatura ambiente di 20°C, presa dalla curva al 100%: 600 A - Condizione preliminare: Posa separata libera nell'aria Dimensioni - N. articolo: L34001621 - N. di nuclei x sezione trasversale: 1 x (120.0 + 4 x 1.0 mm²) - Ø esterno appross.: ca. 22.0 mm - max. 23.0 mm - Figura di rame: 1296 kg/km - Peso del cavo ≈: 1339 kg/km - Resistenza ohmica max. Ω/km: 120.0 mm²: 0.164 Ω/km | 1.0 mm²: 20.0 Ω/km Altre dimensioni e colori sono possibili su richiesta. Esempio di marcatura: SAB BRÖCKSKES · D-Viersen · GP 28V DC SC(120,0mm²+4x1,0mm²) 3400-0350 CE e marcatura continua al metro Norme e approvazioni: CE, RoHS Caratteristiche / Specifiche tecniche: - Applicazione: Uso flessibile, ad esempio su GPU mobili - Caratteristiche eccezionali: Isolamento a bassa capacità, guaina in PUR resistente all'abrasione, nuclei di controllo disposti simmetricamente, flessibile a freddo, senza alogeni, resistente all'olio, resistente alle intemperie, indicatore di usura - Capacità di trasporto di corrente: fino a 344 A a +50°C (VDE 0298-4) - Conduttore: Fili di rame stagnato, fili fini, IEC 60228 classe 5 - Isolamento: SABIX® - Codice colore: 1.0 mm²: rosso, nero, verde, giallo; 120.0 mm²: rosso - Intreccio: Nuclei di controllo all'interno del nucleo di alimentazione - Guaina interna: SABIX®, rosso - Guaina esterna: PUR, giallo - Tensione nominale: 28V DC - Tensione di prova: 600 V 50 Hz - Raggio di curvatura minimo: 4 x d (fisso), 6 x d (flessibile) - Intervallo di temperatura: -50/+90°C (fisso), -40/+90°C (flessibile), +110°C (7500 h) - Prestazioni al fuoco: UL 94 V2 - Resistenza chimica: Buona contro acidi, alcali, solventi, liquidi idraulici - Resistenza all'idrolisi/microbica: Molto buona (EN 50363-10-2) - Resistenza all'acqua salata: Molto buona (UL 1309) - Resistenza all'olio: Molto buona (EN 50363-10-2) - Resistenza al fango: Molto buona (IEC 60092-360) - Resistenza alle intemperie: Molto buona (HD 605) - Resistenza all'ozono: Molto buona (EN 50396) - Abrasione: UL 2556-2021, JIS C3005 - Resistente ai carburanti: Benzina, diesel, cherosene (Jet A-1) - Resistenza meccanica: Alta resistenza alla trazione, allo strappo, all'abrasione, al taglio, al taglio - Assenza di sostanze nocive: Direttiva RoHS - Capacità di trasporto di corrente di riferimento: 500 A (curva all'80%), 600 A (curva al 100%) a 20°C - Dimensioni: 1 x (120.0 + 4 x 1.0 mm²), Ø esterno appross. 22.0-23.0 mm, rame 1296 kg/km, peso del cavo 1339 kg/km, resistenza ohmica 0.164 Ω/km (120.0 mm²), 20.0 Ω/km (1.0 mm²)
