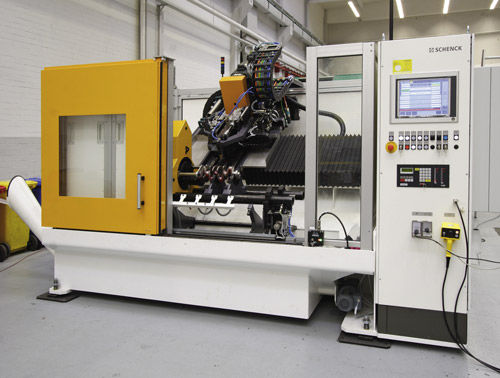

Macchina equilibratrice orizzontale SBRK-C series

dinamicoper alberi a gomitoad alta velocità

- Bilanciamento completamente automatico degli alberi a gomito - Elaborazione digitale delle misure e calcolo ottimizzato della correzione - Controllo asse NC per la correzione dello squilibrio - Foratura ad alta velocità con lubrificazione del trapano o lubrificazione a quantità minima - Possibilità di interfacciamento con portale di carico Sequenza di operazioni - Caricare manualmente o automaticamente l'albero a gomiti - Chiudere la porta di protezione e avviare la corsa di misurazione automatica: - Abbassare la manovella nei gusci dei manicotti, chiudere il controcuscinetto, corsa di misura, praticare i fori di correzione, corsa di controllo, aprire il controcuscinetto, indicizzare la posizione iniziale, sollevare - Aprire lo sportello di protezione e scaricare Caratteristiche speciali Misurazione e correzione dello squilibrio nella stessa stazione; quindi minore movimentazione del rotore. Il telaio vibrante con cuscinetti a perno multipli consente la misurazione in condizioni simili a quelle di esercizio, riduce il carico superficiale durante la foratura ed è delicato sui perni di manovella principali. La foratura con refrigerante riduce i tempi di foratura e migliora la durata dell'utensile. Campo di applicazione Misurazione e correzione dello squilibrio di alberi a gomito lavorati per autoveicoli e veicoli commerciali. Utilizzo della macchina nella produzione di medi volumi. Correzione dello squilibrio mediante foratura dei contrappesi in una o più fasi di correzione. Design Macchina a stazione singola con telaio di equilibratura stabile e piedistalli di supporto idrodinamici. Trasmissione a gancio per l'azionamento dell'albero a gomito sul perno di manovella. Carrello di foratura inclinato posteriormente con unità di foratura a carrello controllata da CN. Indicizzazione dell'albero a gomiti, spostamento dell'unità di perforazione e controllo della profondità di perforazione mediante unità di misura controllata da microprocessore.
