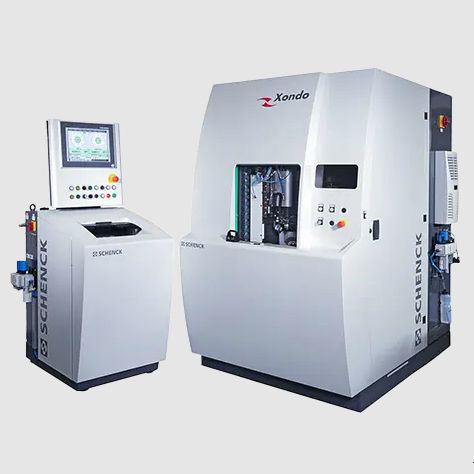

Macchina equilibratrice orizzontale Xondo series

dinamicoper turbocompressoreper ruote di turbine

- Bilanciamento completamente automatico delle ruote del compressore del turbocompressore - Supporto brevettato a cuscinetto d'aria per un'estrema precisione di misura - Elaborazione digitale dei dati misurati e correzione dello squilibrio a controllo numerico - Interfacciamento con portale di carico e attrezzature di trasporto disponibili in commercio - Facile passaggio ad altri tipi di rotore - Tempi di ciclo ridotti - Design più compatto - Facilmente spostabile come blocco unico - Lavorazione del titanio (opzione) Sequenza di operazioni - Il pezzo in lavorazione viene prelevato dal trasportatore di trasferimento e caricato in macchina - Corsa di misurazione automatica, freno a zero giri/minuto - Togliere il rotore dalla stazione di misura e caricarlo nella stazione di correzione - Morsetto, indice in posizione di correzione per il 1° piano, avanzamento della fresa in posizione di fresatura e controllo del taglio di fresatura. Se lo squilibrio è elevato, la fresa viene ruotata ulteriormente per aumentare la quantità di materiale asportato - Indicizzare e spostare il dispositivo di fresatura nella posizione di correzione per il 2° piano, ripetere il processo di fresatura e sbloccare il dispositivo di fresatura - Trasferire il rotore alla stazione di misura e avviare la corsa di controllo - Rimuovere il pezzo in lavorazione e scaricarlo sul nastro di scarico Campo di applicazione Misura e correzione dello squilibrio dinamico delle ruote lavorate dei compressori dei turbocompressori, utilizzo della macchina nella produzione di medi e grandi volumi. Misura e correzione completamente automatica dello squilibrio mediante fresatura polare su due piani e con un massimo di due fasi di correzione. Carico e scarico tramite caricatore a portale. Design Macchina a due stazioni con stazione di misura e correzione e ciclo operativo completamente automatico.
