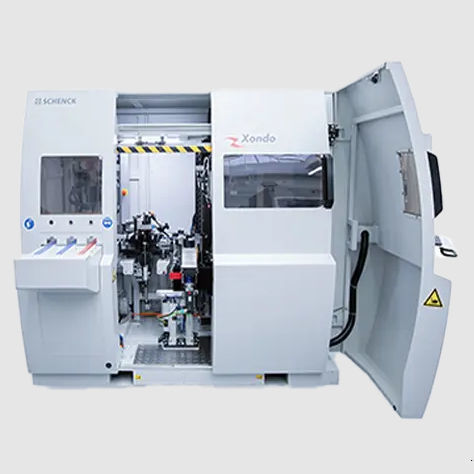

Macchina equilibratrice orizzontale Xondo series

dinamicoper albero di trasmissioneper ruote di turbine

- Bilanciamento completamente automatico dei gruppi di alberi delle turbine - Elaborazione digitale dei dati misurati e correzione dello squilibrio a controllo numerico - Caricatore a portale e sistema di trasporto disponibile in commercio - Facile passaggio ad altri tipi di rotore - Tempi di ciclo ridotti - Layout più compatto - Facilmente spostabile come blocco unico Sequenza delle operazioni - Il pezzo viene prelevato dall'apparecchiatura di trasferimento e caricato nella stazione di misura. - Esecuzione automatica della misurazione. Calcolo e trasferimento dei valori misurati alla stazione di correzione, freno a zero giri/min - Rimuovere il rotore dalla stazione di misura e caricarlo nella stazione di correzione. - Correzione automatica: pinza, indice della posizione di correzione del 1° piano, rettifica controllata di un settore. Indicizzare la posizione di correzione del 2° piano, ripetere il processo di rettifica e sbloccare il morsetto. - Trasferire il rotore alla stazione di misura e avviare la corsa di controllo. Se il rotore non è in tolleranza dopo la prima fase di correzione, è possibile eseguire ulteriori fasi di correzione. - Rimuovere il pezzo e scaricarlo sul trasportatore di uscita Campo di applicazione Misurazione e correzione dello squilibrio dinamico delle ruote lavorate delle turbine dei turbocompressori. Utilizzo della macchina nella produzione di medi e grandi volumi. Misura e correzione completamente automatica dello squilibrio mediante rettifica su due piani e con più fasi di correzione. Carico e scarico con caricatore a portale. Design Macchina multistazione con stazione di misura e correzione e sequenza operativa completamente automatica.
