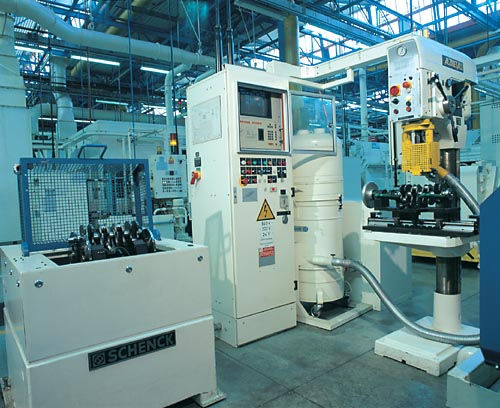

Macchina equilibratrice orizzontale EBTK series

dinamicoper alberi a gomitouniversale

- Concetto di macchina universale - Misura automatica dello squilibrio - Posizionamento di precisione durante la correzione - Unità di misura controllata da microprocessore Sequenza delle operazioni - Caricare un albero a gomiti nella stazione di misura, manualmente o con un dispositivo di sollevamento - Chiudere il coperchio di protezione. Esecuzione automatica della misura e visualizzazione dei valori misurati. - Aprire il carter di protezione e spostare l'albero a gomito sul supporto di correzione. - Inserire l'albero a gomiti nel dispositivo di posizionamento e accoppiarlo con il codificatore angolare per l'ausilio di indicizzazione opzionale o con il dispositivo di bloccaggio a perno - Praticare uno dopo l'altro i fori di correzione corrispondenti al display - Riportare l'albero a gomiti alla stazione di misura. Esecuzione del controllo automatico e visualizzazione dello squilibrio residuo. - Rimuovere l'albero a gomiti. Se l'albero a gomiti è ancora fuori tolleranza, procedere con una seconda fase. Design Macchina a due stazioni con stazioni di misura e correzione separate. Stazione di misura con trasmissione a rulli senza accoppiamento o a gancio per alberi a gomito asimmetrici. Stazione di correzione con attrezzatura di posizionamento e foratura elettromeccanica. Campo di applicazione Misura e correzione dello squilibrio negli alberi a gomito lavorati di autoveicoli e veicoli commerciali leggeri. Utilizzo nella produzione di piccole e medie serie o come equilibratrice per riparazioni. Correzione dello squilibrio mediante foratura dei contrappesi in una o più fasi su un supporto di foratura separato (stazione di correzione). Movimentazione manuale dei pezzi tra le stazioni di misura e di foratura.
