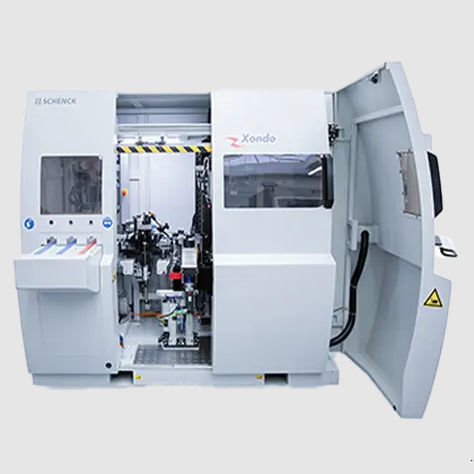

Macchina equilibratrice verticale Xondo series

dinamicoper turbocompressoreper ruote di turbine

- Equilibratura semiautomatica di gruppi di alberi delle turbine - Elaborazione digitale dei dati misurati e correzione dello squilibrio a controllo numerico - Facile passaggio ad altri tipi di rotore - Tempi di ciclo ridotti - Layout più compatto - Facilmente spostabile Sequenza delle operazioni - Il pezzo viene caricato nella stazione di misura. - Esecuzione automatica della misura. Calcolo e trasferimento dei valori misurati alla stazione di correzione, freno a zero giri/min - Rimuovere il rotore dalla stazione di misura e caricarlo nella stazione di correzione. - Correzione automatica: pinza, indice della posizione di correzione del 1° piano, rettifica controllata di un settore. Indicizzare la posizione di correzione del 2° piano, ripetere il processo di rettifica e sbloccare il morsetto. - Trasferire il rotore alla stazione di misura e avviare la corsa di controllo. Se il rotore non è in tolleranza dopo la prima fase di correzione, è possibile eseguire ulteriori fasi di correzione. Campo di applicazione Misurazione e correzione dello squilibrio di rotori di turbocompressori lavorati. Utilizzo della macchina nella produzione di volumi medio-alti. Misura e correzione semiautomatica dello squilibrio su due piani e con più fasi di correzione. Carico e scarico manuale. Macchina a due stazioni con stazione di misura e correzione e sequenza operativa semiautomatica. Unità di bilanciamento verticale su un telaio macchina ottimizzato per le vibrazioni, in funzione del tipo, supporto di precisione intercambiabile per il rotore della turbina, azionato da una piastra di trasmissione con getto d'aria adattato al diametro del rotore. Elaborazione dei dati di misura mediante unità di misura CAB 950. Stazione di correzione con due unità di elaborazione a controllo digitale.
