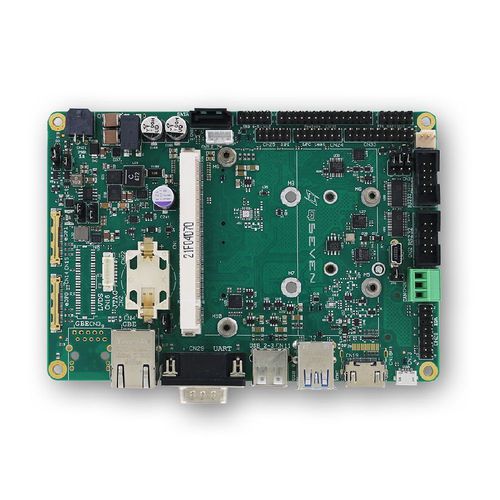

Carrier board Qseven® Carrier-Q7-D59

industriale

Scheda portante per moduli conformi a Qseven® Rel. 2.0 / 2.1 nel fattore di forma da 3,5 pollici Interfacce video - LVDS a canale singolo/doppio 18-24 bit + connettore HDMI® o 2 x connettori eDP + Display Port multimodale connettori eDP + Display Port multimodale Memoria di massa 1 connettore SATA con connettore di alimentazione HDD 1 slot SSD M.2 Socket 2 2242 Key B slot microSD su connettore combinato microSD + SIM Rete Fino a 2 connettori Gigabit Ethernet 1 x M.2 Socket 2 2242/3042 Key B Slot per moduli modem WWAN, collegato allo slot miniSIM di bordo Usb 2 porte USB 5Gbp Superspeed Host su doppia presa Tipo-A 1 porta USB 2.0 Host su doppia presa Type-A 1 x USB 2.0 Host su presa interna M.2 1 porta USB 2.0 OTG su presa micro-AB (porta USB condivisa con corsie USB 2.0 di 1 x USB 3.0) Audio Interfaccia audio su pin header interno Porte seriali - porta seriale configurabile a 4 fili RS-232 / RS-422 / RS-485 su connettore DB9 maschio 2 porte seriali RS-232 Full-modem su header interno (è necessaria l'interfaccia LPC dal modulo Qseven®) Interfaccia CAN su morsettiera PCB Altre interfacce - Pin header interno SPI Pin header interno del bus LPC Espansione SM Bus / I2C GPIO, rende disponibili 16 x GPIO su pin header interno Intestazione del pannello frontale 1 connettore a 28 pin per funzionalità aggiuntive (I2C, segnali ACPI, SM Bus, Watch Dog, Gestione termica) connettore Tachimetrico FAN +12V Porta USB di debug opzionale su presa miniB Connettore MFG opzionale per la programmazione JTAG del modulo Qseven Alimentazione 24VDC ±5% tramite connettore di alimentazione Micro-fit 2x2 Supporto per batteria a bottone per CMOS e RTC Temperatura di esercizio - -40°C ÷ +85°C (intervallo di temperatura industriale) Dimensioni - 146 x 102 mm (5,75" x 4,02")
