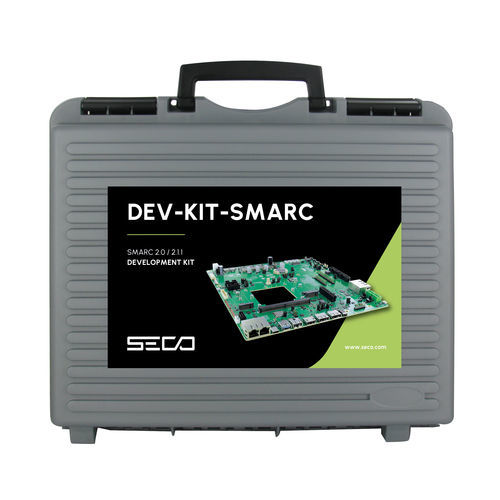

Kit di sviluppo SMARC® DEV-KIT-SMARC

Mini PCIeSATAM.2 Key B

Il kit di sviluppo contiene il seguente materiale: - Scheda portante CSM-B79 - Cavi adattatori seriali - 1x cavo di alimentazione SATA - Cavo adattatore di alimentazione principale - 1x cavo DP ad alta velocità certificato, conforme allo standard DP1.4 - 1x cavo HDMI® ad alta velocità certificato, conforme allo standard HDMI® 2.0 - Adattatore DP-HDMI® - 1x cavo eDP Modulo non incluso. Deve essere acquistato separatamente Audio - Jack audio TRSS Mic In + Line Out Codec audio I2S integrato (TI TLV320AIC3204) + HD Audio HD (Cirrus Logic CS4207) Intestazione audio I2S Altre interfacce intestazione pin eSPI + zoccolo Flash Intestazione pin SPI + zoccolo Flash Presa EEPROM I2C 4 display LCD a 7 segmenti per i codici POST Connettore per funzioni con 2 porte seriali, I2C, bus SM, Watchdog e segnali di gestione dell'alimentazione Connettore GPIO / FuSa Connettore FAN Porta USB di debug opzionale su connettore micro-B Interruttori di selezione del boot Connettore JTAG Selettore per la compatibilità del pinout SMARC 2.0 / 2.1.1 Alimentazione 9-24V tramite connettore di alimentazione Mini-Fit Jr 2x2 dedicato o connettore USB Tipo-C 6-17V tramite connettore per batteria intelligente a 2/3/4 celle RTC Supporto per batteria a bottone Temperatura di esercizio -40°C ÷ +85°C (range industriale) Dimensioni - 243.84 x 243,84 mm (microATX)
