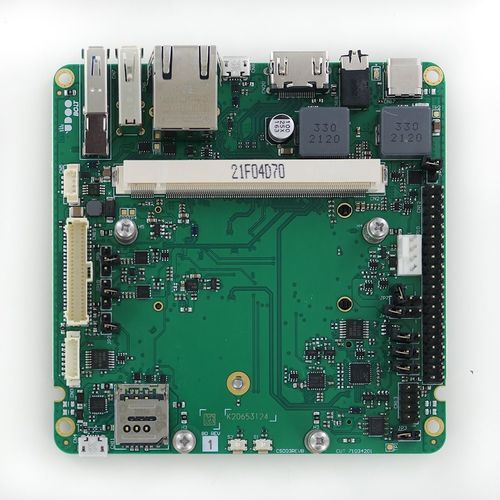

Carrier board Qseven® Carrier-Q7-D03

Scheda portante per moduli Qseven® e μQseven® Rev 2.1 in formato NUC™ integrato Interfacce video LVDS a doppio canale a 24 bit + connettore di retroilluminazione Connettore HDMI Memoria di massa slot microSD Rete 1 connettore Gigabit Ethernet 1 slot Mini-PCIe per moduli WWAN, collegato allo slot microSIM di bordo slot microSIM a bordo Usb 1 porta host USB 2.0 su presa di tipo A 1 porta USB 3.0 Host su presa Type-A condivisa con USB 2.0 Client OTG 1 porta USB 2.0 OTG su presa micro-AB condivisa con USB 3.0 Host 1 porta USB 2.0 Host su connettore interno 1 porta host USB 2.0 su presa M.2 1 slot KeyE 1 porta USB 2.0 Host su slot mini-PCIe Pci 1 corsia PCIe x1 su zoccolo M.2 1 Slot Key E 1 corsia PCIe x1 su slot mini-PCIe Audio Connettore audio TRSS combinato opzionale Mic in/Stereo out Porte seriali - Porta seriale opzionale a 4 fili RS-232 / RS-422 / RS-485 configurabile porta seriale su pin header Altre interfacce - Porta CAN opzionale 1 x su pin header 1 corsia PCIe x1 su slot M.2 Socket 1 Key E 1 corsia PCIe x1 su slot Mini-PCIe 1 connettore a 40 pin per I2C, SPI e I/O generale, piedinatura compatibile con Raspberry Pi - Connettore GPIO 1 connettore per driver LED connettore FAN a 4 fili configurabile slot microSIM per modem miniPCIe Porta USB di debug su presa micro-AB Connettore MFG per la programmazione JTAG del modulo Qseven Alimentazione 12VDC attraverso il connettore USB Tipo-C Batteria a bottone Supporto per CMOS e RTC Temperatura di esercizio - 0°C ÷ +70°C * Dimensioni - compatibile con il NUC™ incorporato: 101,6 x101,6 mm (4 "x4")
