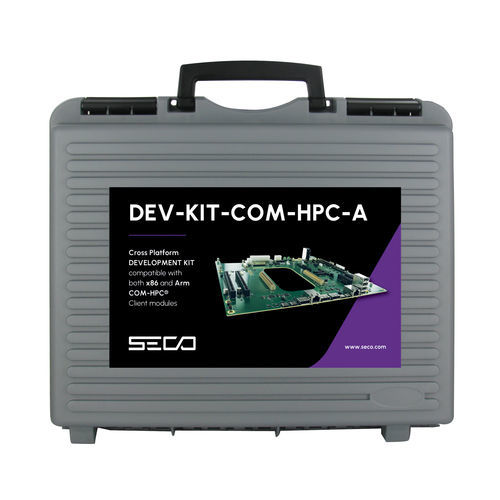

Kit di sviluppo COM Express DEV-KIT-COM-HPC-A

x86Mini PCIeSATA

Contenuto del kit di sviluppo: - Scheda portante CCHPC-C78-C - Cavo adattatore per intestazione GPIO (fili liberi su un'estremità) - 1 cavo DP ad alta velocità certificato da 1 m - Adattatore DP-HDMI - 1 cavo adattatore seriale - 1 cavo SATA - Modulo pannello frontale V995 con cavi di collegamento Audio - Codec audio I2S Ingresso linea, uscita linea, ingresso microfono Jack audio triplo Ingresso microfonico + uscita di linea con pin interni Interfaccia condivisa I2S/Soundwire + interfaccia solo Soundwire su pin interno Altre interfacce Connettore BMC con SM Bus, I2C, eSPI, 1x USB 2.0, 1x PCI-e x1, 1 UART, 2x GPIO 12 pin GPIO Intestazione interna SPI di avvio Intestazione del pannello frontale per pulsanti/LED connettore tachimetrico FAN a 4 pin Testata per pin funzionali con 2xI2C, SM Bus, GP SPI, Segnali di gestione Presa per flash I2C Bus SM Connettore per batteria intelligente 2 display LCD a 7 segmenti per i codici POST intestazione interna eSPI Connettore interno per la sicurezza funzionale (FuSa) Alimentazione - Connettore ATX a 24 poli solo per il funzionamento della scheda carrier Connettore di alimentazione ausiliario a 12V PCI-e a 6 poli Connettore dedicato all'alimentazione della CPU EPS (intervallo di tensione 8...20V) per il funzionamento del modulo COM HPC Client Connettore Coin-cell cablato per RTC Temperatura di esercizio -40°C ÷ +85°C (intervallo di temperatura industriale) Dimensioni - 305x244 mm (fattore di forma ATX, 12" x 9,6")
