Sensore di inclinazione due assi HTS3D

RS-485ad alta precisione

Presentazione del prodotto

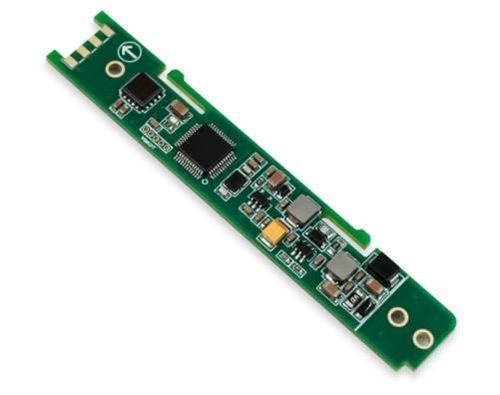

Il HTS3D è un sensore di inclinazione biaziale sviluppato da RUICOM Technology per applicazioni di ingegneria industriale come il monitoraggio dell'inclinazione di scavi e l'ispezione di ponti. Mantiene la stabilità della serie HTS migliorando precisione, deriva termica e stabilità a lungo termine (controllabile entro 0,01°). Un filtro di 5° ordine integrato e un algoritmo di fusione gravitazionale biaziale calcolano rollio e beccheggio. Ogni unità è calibrata su una tavola rotante multiasse per correggere errori di asse incrociato e ridurre interferenze reciproche su ampi intervalli.

Caratteristiche principali

• Misura dell'inclinazione biaziale (X e Y)
• Campo di misura ±85°
• Precisione di misura 0,01° (@25°C)
• Risoluzione 0,001°
• Filtro di 5° ordine integrato e fusione gravitazionale biaziale
• Calibrazione di fabbrica su tavola rotante per correzione degli assi incrociati
• Uscita RS485 con protezione integrata del bus
• Regolazione dell'alimentazione a più stadi con protezione da sovratensione/sovracorrente
• Progettato per ambienti industriali con deriva a lungo termine controllata

Prestazioni

• Campo di misura: ±85°
• Assi di misura: Biaziale (X, Y)
• Risoluzione: 0,001°
• Precisione di misura (@25°C): 0,01°
• Stabilità a lungo termine: 0,01°
• Coefficiente di temperatura del punto zero (-40–85°C): ±0,0002 °/°C
• Coefficiente di temperatura di sensibilità (-40–85°C): ≤50 ppm/°C
• Tempo di avvio: 1 s
• Banda passante di risposta: 5 Hz
• Segnale di uscita: RS485
• Compatibilità elettromagnetica: Secondo EN61000 e GBT17626
• Resistenza di isolamento: ≥100 megaohm
• Resistenza agli urti: 100 g @ 11 ms (tre assi, semisinusoidale)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Peso: ≤10 g (esclusi i cavi)

Note

• 1) Risoluzione: minima variazione angolare identificabile nell'intervallo di misura efficace.
• 2) Precisione di misura: valutazione a temperatura ambiente standard che include linearità, ripetibilità, isteresi, offset di zero e sensibilità incrociata.
• 3) Stabilità a lungo termine: deviazione tra output massimo e minimo durante un anno di funzionamento continuo a temperatura ambiente.
• 4) Coefficiente di temperatura del punto zero: variazione dell'offset di zero per variazione di temperatura nell'intervallo nominale rispetto alla temperatura ambiente di riferimento.
• 5) Coefficiente di temperatura di sensibilità: indice di stabilità dell'uscita a piena scala con variazioni di temperatura nell'intervallo nominale.

Dimensioni del prodotto
I disegni e le immagini delle dimensioni sono disponibili nella pagina prodotto.

Specifiche tecniche

• Modello: HTS3D
• Campo di misura: ±85°
• Assi di misura: Biaziale (X, Y)
• Risoluzione: 0,001°
• Precisione di misura (@25°C): 0,01°
• Stabilità a lungo termine: 0,01°
• Coefficiente di temperatura del punto zero (-40–85°C): ±0,0002 °/°C
• Coefficiente di temperatura di sensibilità (-40–85°C): ≤50 ppm/°C
• Tempo di avvio: 1 s
• Banda passante di risposta: 5 Hz
• Segnale di uscita: RS485
• Compatibilità elettromagnetica: Secondo EN61000 e GBT17626
• Resistenza di isolamento: ≥100 megaohm
• Resistenza agli urti: 100 g @ 11 ms (tre assi, semisinusoidale)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Peso: ≤10 g (esclusi i cavi)
