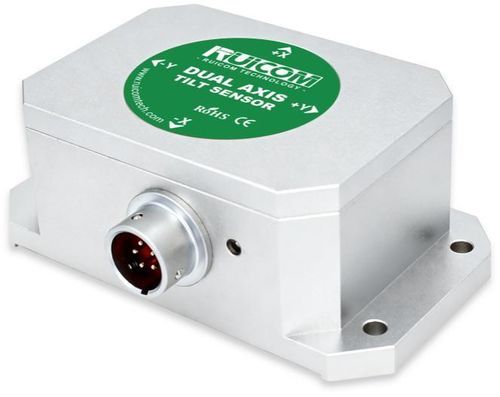

Sensore di inclinazione monoassiale HTS6

due assiCANad alta precisione

Panoramica del prodotto
HTS6 è un sensore di inclinazione industriale compatto (asse singolo o doppio) con uscita CAN 2.0A e risoluzione sub-milligrado. Combina un convertitore A/D differenziale a 16 bit ad alta precisione con un filtro digitale di quinto ordine e un sensore di temperatura per la compensazione della deriva in tempo reale. La frequenza di uscita predefinita è 50 Hz; sono disponibili frequenze superiori o personalizzate su richiesta. Progettato per funzionamento stabile in ambienti industriali gravosi e per applicazioni di livellamento piattaforma e riferimento di assetto ad alta precisione.

Caratteristiche principali

• Interfaccia di uscita: CAN 2.0A
• Risoluzione: 0,001°
• Campi di misura selezionabili: ±1° fino a ±35°
• Configurazione asse: singolo o doppio
• Alimentazione ampia: DC 9–36 V
• Sensore di temperatura integrato per compensazione della deriva (uscita temperatura opzionale)
• Velocità di uscita configurabili: 5 / 15 / 35 / 50 Hz (predefinita 50 Hz)

Applicazioni

• Automazione industriale e controllo di processo
• Livellamento piattaforme di macchine da cantiere e macchine utensili
• Sistemi di controllo per inseguitori fotovoltaici
• Riferimento di assetto per applicazioni aerospaziali
• Livellamento strumenti e dispositivi di precisione
• Misura dell'inclinazione ad alta precisione per piattaforme e campi correlati

Parametri di prestazione

• Campi di misura (esempi): ±10°, ±35° (selezionabile da ±1° a ±35°)
• Asse di misura: asse singolo / asse doppio
• Risoluzione: 0,001°
• Accuratezza di misura (@25°C): 0,005° (RMS) per campi ridotti, 0,01° (RMS) per campi estesi
• Stabilità a lungo termine: 0,01° / 0,02° (a seconda del campo)
• Coefficiente di temperatura dello zero (-40 a 85°C): ±0,002°/°C
• Coefficiente di temperatura di sensibilità (-40 a 85°C): ≤50 ppm/°C
• Tempo di avvio: 0,5 s
• Frequenza di risposta del dispositivo: 20 Hz (dispositivo), risposta di uscita di default tipicamente 50 Hz
• Frequenze di uscita (configurabili): 5 / 15 / 35 / 50 Hz
• Segnale di uscita: CAN 2.0A
• EMC: conforme a EN61000 e GBT17626
• MTBF: ≥99.999 ore
• Resistenza di isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @11 ms, triaxiale (semionda)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Classe di protezione: IP67
• Cablatura: cavo schermato standard 2 m con connettore aeronautico (7P × 6,8 mm), resistente all'abrasione, ampia temperatura
• Peso: ≤250 g (escluso cavo)

Note sui parametri

• Risoluzione: minima variazione angolare rilevabile nell'intervallo di misura efficace.
• Accuratezza di misura: valutazione a temperatura ambiente standard comprendente linearità, ripetibilità, isteresi, offset zero e sensibilità cross-axis.
• Coefficiente di temperatura dello zero: variazione dell'uscita per °C a ingresso zero nell'intervallo di temperatura nominale.
• Coefficiente di temperatura di sensibilità: indice di stabilità dell'uscita full-scale con variazioni di temperatura.
