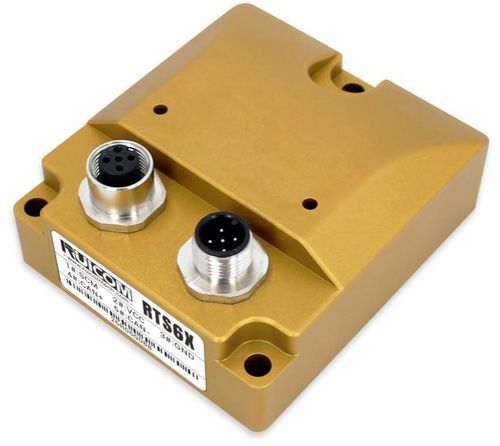

Sensore di inclinazione monoassiale RTS6

CANopenIP67antiurto

Introduzione al prodotto
Il sensore di inclinazione RTS6 adotta un'architettura ridondante a doppio canale con misura su asse singolo (asse X). Due canali di funzionamento indipendenti si fanno da backup reciprocamente per mantenere l'operatività in caso di guasto di uno dei canali. Il dispositivo integra ridondanza hardware e software, confronto dei dati a doppio canale per soppressione del rumore e segnalazione dello stato in tempo reale tramite LED bicolori e registro di stato. RTS6 utilizza il protocollo CANopen e presenta un progetto mirato alla compatibilità elettromagnetica e alla protezione ambientale. Sono applicate calibrazione di fabbrica e filtraggio digitale per garantire la coerenza delle misure.

Caratteristiche principali

• Architettura ridondante a doppio canale per tolleranza ai guasti
• Misura su asse singolo (asse X) con campo ±180°
• Risoluzione 0,1°; accuratezza ±0,1° (@25°C)
• Confronto dati a doppio canale per riduzione del rumore
• Protocollo di comunicazione CANopen
• Alimentazione ampia: DC 9–36 V
• Temperatura di esercizio: -40 a +85°C
• Indicatori LED bicolori e registro di stato per diagnostica
• Calibrazione di fabbrica e filtraggio digitale
• Protezione IP67; elevata resistenza a vibrazioni e urti

Parametri di prestazione
Campo di misura: asse singolo ±180°
Asse di misura: asse X
Risoluzione: 0,1°
Accuratezza di misura (@25°C): ±0,1°
Coefficiente di temperatura del punto zero (-40–85°C): ±0,02°/°C
Tempo di avvio: 0,5 s
Frequenza di taglio: 0,9 Hz
Segnale di uscita: CANopen
Compatibilità elettromagnetica: secondo EN61000 e GBT17626
MTBF: ≥98.000 ore
Resistenza d'isolamento: ≥100 MΩ
Resistenza agli urti: 100 g @ 11 ms, triaxiale (semionda)
Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
Protezione ingressi: IP67
Peso: ≤220 g (escluso cavo)

Specifiche tecniche

• Modello: RTS6
• Campo di misura: asse singolo ±180°
• Asse di misura: asse X
• Risoluzione: 0,1°
• Accuratezza di misura (@25°C): ±0,1°
• Coefficiente di temperatura punto zero: ±0,02°/°C (-40–85°C)
• Tempo di avvio: 0,5 s
• Frequenza di taglio: 0,9 Hz
• Uscita: CANopen
• EMC: EN61000, GBT17626
• MTBF: ≥98.000 ore
• Resistenza d'isolamento: ≥100 MΩ
• Resistenza agli urti: 100 g @ 11 ms, triaxiale (semionda)
• Resistenza alle vibrazioni: 10 grms, 10–1000 Hz
• Protezione ingressi: IP67
• Peso: ≤220 g (escluso cavo)
• Alimentazione: DC 9–36 V
